Miernik parametrów sieci NN, DIRIS A30, 110 ... 400 VAC / 120 ... 350 VDC | 48250403 Socomec

Opis i Kluczowe Cechy

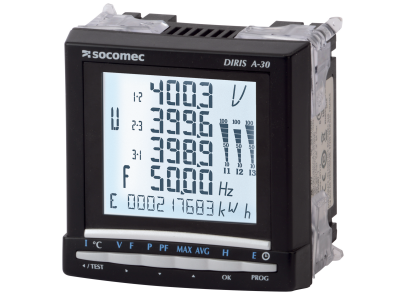

Miernik parametrów sieci niskiego napięcia DIRIS A30 o numerze katalogowym 48250403 to zaawansowane urządzenie pomiarowe od renomowanego producenta Socomec. Jest to wielofunkcyjny analizator tablicowy, który umożliwia precyzyjne monitorowanie parametrów elektrycznych w instalacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się szerokim zakresem zasilania pomocniczego, obejmującym napięcia od 110 do 400 V AC oraz od 120 do 350 V DC, co zapewnia wyjątkową elastyczność podczas projektowania rozdzielnic i systemów zasilania gwarantowanego.

• Wielofunkcyjność: Urządzenie mierzy prądy, napięcia, moce czynne, bierne i pozorne, a także współczynnik mocy oraz częstotliwość.
• Analiza jakości energii: Pozwala na monitorowanie harmonicznych, co jest kluczowe dla ochrony czułych odbiorników elektronicznych.
• Wyświetlacz LCD: Duży, podświetlany ekran zapewnia czytelność odczytów nawet w trudnych warunkach oświetleniowych wewnątrz hal produkcyjnych.
• Modułowość: Konstrukcja pozwala na rozbudowę o dodatkowe moduły komunikacyjne lub wyjścia impulsowe, dostosowując miernik do specyficznych wymagań systemu BMS.

Zgodność z Normami

Analizator DIRIS A30 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność pomiarów. Urządzenie spełnia wymagania normy IEC 61557-12, która definiuje standardy dla urządzeń do pomiaru i monitorowania parametrów elektrycznych w sieciach rozdzielczych. Ponadto, produkt posiada certyfikację CE oraz jest zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy innych urządzeń automatyki.

Zastosowanie

Miernik Socomec DIRIS A30 znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce. Jest idealnym rozwiązaniem dla:

• Przemysłu: Monitorowanie obciążeń linii produkcyjnych i optymalizacja zużycia energii elektrycznej.
• Infrastruktury IT: Kontrola parametrów zasilania w centrach danych (Data Centers), gdzie stabilność napięcia jest krytyczna.
• Budynków komercyjnych: Integracja z systemami zarządzania energią w celu rozliczania kosztów wewnętrznych.
• Rozdzielnic NN: Jako główny punkt pomiarowy na zasilaniu, pozwalający na szybką diagnostykę stanu sieci.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Miernik DIRIS A30 jest przeznaczony do montażu tablicowego w otworze o standardowych wymiarach 92x92 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przekładników prądowych: Należy zachować odpowiednią polaryzację (kierunek przepływu prądu), aby zapewnić poprawność pomiaru mocy i energii.
• Zabezpieczenie obwodów napięciowych: Zaleca się stosowanie odpowiednich bezpieczników zwłocznych na wejściach pomiarowych napięcia.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby uniknąć przegrzewania się styków przy długotrwałej eksploatacji.
• Separacja przewodów: Przewody sygnałowe i komunikacyjne powinny być prowadzone z dala od kabli siłowych, aby uniknąć indukcji zakłóceń.

FAQ

• Czy miernik wymaga zewnętrznych przekładników prądowych? Tak, DIRIS A30 współpracuje z przekładnikami prądowymi o prądzie wtórnym 1A lub 5A, co pozwala na pomiar prądów o bardzo dużych wartościach.
• Czy urządzenie zapamiętuje wartości szczytowe? Tak, analizator rejestruje wartości maksymalne (demand) dla prądów i mocy, co ułatwia dobór zabezpieczeń i analizę obciążenia sieci.
• Jaki jest stopień ochrony urządzenia? Panel przedni urządzenia zazwyczaj posiada stopień ochrony IP52, co chroni przed pyłem i kroplami wody, natomiast obudowa tylna posiada stopień IP20.
