Miernik parametrów sieci DIRIS A20 | 48250402 Socomec

Opis i Kluczowe Cechy

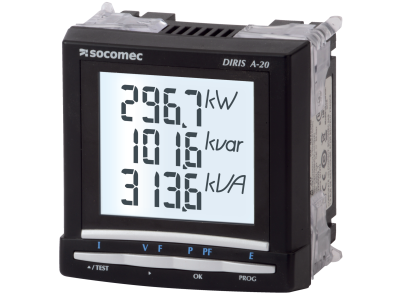

Miernik parametrów sieci DIRIS A20 marki Socomec to zaawansowane urządzenie pomiarowe przeznaczone do monitorowania parametrów elektrycznych w sieciach niskiego napięcia. Jako wielofunkcyjny analizator, model ten umożliwia precyzyjny odczyt kluczowych wartości, takich jak prądy, napięcia, moc czynna, bierna i pozorna oraz współczynnik mocy (cos phi). Urządzenie charakteryzuje się dużym, podświetlanym wyświetlaczem LCD, który pozwala na jednoczesny odczyt wielu parametrów, co znacząco podnosi komfort pracy personelu technicznego.

• Wielofunkcyjność: Pomiar prądów (I), napięć (U, V), częstotliwości (f), mocy (P, Q, S) oraz energii.
• Precyzja pomiaru: Wysoka klasa dokładności gwarantuje rzetelność danych niezbędnych do optymalizacji zużycia energii.
• Modułowość: Możliwość rozbudowy o dodatkowe moduły komunikacyjne lub wyjścia impulsowe.
• Intuicyjny interfejs: Przyciski szybkiego dostępu ułatwiają nawigację po menu konfiguracyjnym.

Zgodność z Normami

Urządzenie DIRIS A20 zostało zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Miernik spełnia wymagania normy IEC 61557-12, która definiuje standardy dla urządzeń do pomiaru i monitorowania parametrów elektrycznych. Ponadto, produkt posiada certyfikację CE oraz jest zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy innych urządzeń elektronicznych w rozdzielnicy.

Zastosowanie

Miernik Socomec DIRIS A20 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budynkach komercyjnych. Jest idealnym rozwiązaniem do systemów zarządzania energią (EMS), gdzie kluczowe jest monitorowanie obciążeń i identyfikacja miejsc generujących nadmiarowe koszty. Może być stosowany w rozdzielnicach głównych i oddziałowych do kontroli parametrów zasilania maszyn, systemów HVAC oraz oświetlenia. Dzięki możliwości integracji z systemami nadzoru, pozwala na zdalne zbieranie danych i tworzenie raportów efektywności energetycznej.

Wskazówki Montażowe

Montaż miernika DIRIS A20 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu tablicowego w otworze o standardowych wymiarach 96x96 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przekładników prądowych: Należy zapewnić poprawną polaryzację przekładników (strona pierwotna P1/P2 oraz wtórna s1/s2), aby uniknąć błędnych wskazań kierunku przepływu energii.
• Przekroje przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju znamionowym, dopasowanym do zacisków urządzenia, co zapewnia stabilny styk i minimalizuje rezystancję połączenia.
• Zabezpieczenie obwodów napięciowych: Obwody pomiarowe napięcia powinny być zabezpieczone odpowiednio dobranymi bezpiecznikami zwłocznymi.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub zaciskowych, aby zapobiec ich poluzowaniu pod wpływem drgań.

FAQ

1. Czy miernik DIRIS A20 obsługuje komunikację Modbus?
Standardowa wersja urządzenia może wymagać opcjonalnego modułu komunikacyjnego RS485 Modbus, który umożliwia integrację z systemami BMS lub SCADA.

2. Czy urządzenie mierzy harmoniczne?
Model DIRIS A20 skupia się na podstawowych parametrach sieci i energii. Do zaawansowanej analizy jakości energii i harmonicznych dedykowane są wyższe modele z serii DIRIS.

3. Czy wyświetlacz jest czytelny w ciemnych pomieszczeniach?
Tak, miernik wyposażony jest w podświetlany ekran LCD o wysokim kontraście, co zapewnia doskonałą widoczność parametrów nawet w słabo oświetlonych rozdzielnicach.
