Miernik parametrów PM8240 DEMO | METSEPM8240 Schneider Electric

Opis i Kluczowe Cechy

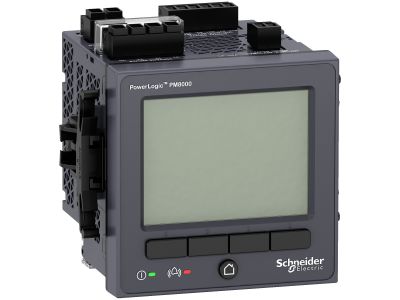

PowerLogic PM8240 (symbol METSEPM8240) to zaawansowany analizator parametrów sieci elektrycznej, przeznaczony do montażu w panelu o wymiarze 96×96 mm (format DIN 96). Urządzenie umożliwia kompleksowe monitorowanie podstawowych wielkości elektrycznych, co wspiera optymalizację zużycia energii i wczesne wykrywanie nieprawidłowości w instalacji.

• Montaż w panelu DIN 96 (96×96 mm): Uniwersalny wymiar otworu umożliwia łatwą integrację z typowymi tablicami rozdzielczymi i pulpitami sterowniczymi.
• Analiza parametrów sieci: Pomiar napięcia, prądu, mocy czynnej, biernej i pozornej oraz energii – daje pełny obraz stanu obciążenia i jakości zasilania.
• Monitorowanie jakości energii: Możliwość rejestracji odchyleń napięcia, częstotliwości i innych zakłóceń, co pomaga w diagnostyce sieci i spełnieniu wymogów efektywności energetycznej.
• Przynależność do rodziny PowerLogic: Zgodność z ekosystemem rozwiązań do zarządzania energią, co ułatwia rozbudowę systemu monitoringu.
• Kompaktowa konstrukcja panelowa: Niewielka głębokość zabudowy oszczędza miejsce w rozdzielnicy i ułatwia instalację w istniejących szafach.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami rynku UE. Zastosowane rozwiązania spełniają standardy branżowe dla aparatury pomiarowej i monitorującej.

Zastosowanie

Analizator PM8240 znajduje zastosowanie wszędzie tam, gdzie niezbędny jest ciągły pomiar i rejestracja parametrów sieci elektrycznej. Dzięki uniwersalnemu formatowi panelowemu sprawdza się zarówno w nowych, jak i modernizowanych instalacjach.

• Monitoring głównych rozdzielnic niskiego napięcia w budynkach komercyjnych i przemysłowych.
• Analiza zużycia energii w obiektach użyteczności publicznej, biurach i centrach danych.
• Diagnostyka jakości zasilania w liniach produkcyjnych i instalacjach automatyki.
• Element systemu zarządzania energią (EMS) w ramach ekosystemu PowerLogic.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w strefie montażu. Urządzenie przeznaczone jest do zabudowy w panelu (wycięcie 92+0,8×92+0,8 mm) i mocowane za pomocą dostarczonych elementów. Okablowanie należy wykonać zgodnie ze schematem połączeń producenta, z zachowaniem odpowiednich przekrojów przewodów i momentów dokręcania zacisków. Po instalacji przeprowadzić test funkcjonalności.

FAQ

• Jaki jest wymiar otworu montażowego dla PM8240? Urządzenie wymaga otworu panelowego o wymiarach 92×92 mm (z tolerancją +0,8 mm) – standard DIN 96.
• Czy analizator posiada wyświetlacz? W podstawowej konfiguracji PM8240 wyposażony jest w czytelny wyświetlacz graficzny umożliwiający podgląd bieżących wartości i konfigurację.
• Czy PM8240 może współpracować z systemami nadzoru (BMS/SCADA)? Tak, urządzenie obsługuje komunikację za pośrednictwem protokołów przemysłowych (szczegóły w dokumentacji technicznej), co pozwala na integrację z nadrzędnymi systemami monitoringu.
