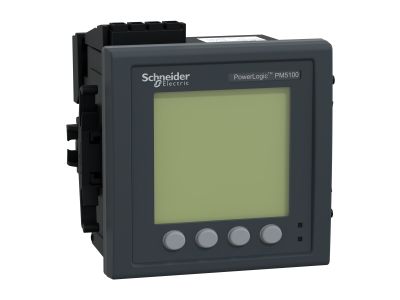

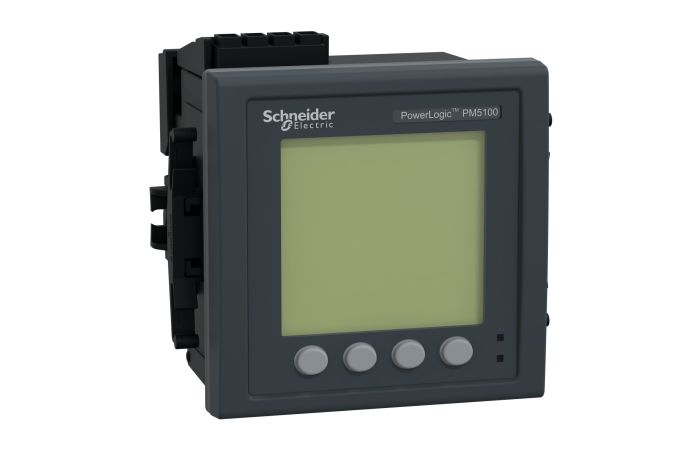

Miernik parametrów PM5100 IMP-MODBUS MID | METSEPM5111 Schneider Electric

Opis i Kluczowe Cechy

Miernik parametrów sieci PM5111 z serii PowerLogic PM5000 to zaawansowane urządzenie pomiarowe od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach elektroenergetycznych. Model ten charakteryzuje się wysoką precyzją pomiaru energii czynnej, co potwierdza certyfikacja MID (Measuring Instruments Directive), umożliwiająca wykorzystanie urządzenia do celów rozliczeniowych. Urządzenie oferuje kompleksowe śledzenie stanu mocy oraz monitoring statusów urządzeń w czasie rzeczywistym. Dzięki zintegrowanemu portowi komunikacyjnemu RS485 obsługującemu protokół Modbus RTU, miernik PM5111 staje się kluczowym elementem systemów zarządzania energią (EMS) oraz systemów automatyki budynkowej i przemysłowej (BMS/SCADA). Wyświetlacz LCD o wysokiej rozdzielczości pozwala na lokalny odczyt parametrów takich jak napięcia międzyfazowe, prądy w poszczególnych fazach, moc czynna, bierna i pozorna, a także współczynnik mocy (cos phi).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w środowisku przemysłowym. Miernik spełnia wymagania dyrektywy MID, co jest kluczowe dla aplikacji wymagających legalizowanej podstrefy rozliczeń energii elektrycznej. Urządzenie jest zgodne z normami IEC 61557-12, które definiują wymagania dla urządzeń do pomiaru i monitorowania parametrów elektrycznych w sieciach rozdzielczych niskiego napięcia. Dodatkowo, stopień ochrony obudowy zapewnia odporność na czynniki zewnętrzne, a izolacja galwaniczna wejść pomiarowych podnosi poziom bezpieczeństwa obsługi i trwałość samej elektroniki miernika.

Zastosowanie

Miernik PM5111 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie kluczowa jest optymalizacja kosztów operacyjnych. Idealnie sprawdza się w:

• Monitorowaniu zużycia energii w podziale na konkretne działy produkcyjne, procesy technologiczne lub zmiany pracownicze.
• Systemach poprawy niezawodności sieci poprzez rejestrację zdarzeń i analizę przebiegów prądowo-napięciowych.
• Budynkach komercyjnych i biurowcach do precyzyjnego rozliczania najemców (dzięki certyfikatowi MID).
• Infrastrukturze krytycznej, gdzie ciągły monitoring parametrów jakościowych energii zapobiega awariom maszyn.
• Integracji z systemami zarządzania energią w celu identyfikacji miejsc powstawania strat energii.

Wskazówki Montażowe

Montaż miernika PM5111 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu tablicowego (wycięcie standardowe 92x92 mm). Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe podłączenie przekładników prądowych (CT) – należy zachować odpowiednią polaryzację, aby uniknąć błędnych odczytów kierunku przepływu mocy.
• Zastosowanie odpowiednich zabezpieczeń nadprądowych na wejściach napięciowych w celu ochrony urządzenia przed przepięciami.
• Moment dokręcania zacisków śrubowych, który musi być zgodny z dokumentacją techniczną, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy.
• Prawidłowe zakończenie magistrali komunikacyjnej RS485 rezystorem terminującym w przypadku, gdy miernik jest ostatnim urządzeniem w linii.

FAQ

• Czy miernik PM5111 posiada certyfikat do rozliczeń finansowych? Tak, model ten posiada certyfikat MID, co pozwala na wykorzystanie jego wskazań do fakturowania zużycia energii elektrycznej.
• Jakie protokoły komunikacyjne obsługuje to urządzenie? Miernik standardowo obsługuje protokół Modbus RTU poprzez interfejs RS485, co umożliwia łatwą integrację z większością sterowników PLC i systemów IT.
• Czy urządzenie rejestruje zdarzenia sieciowe? Tak, miernik pozwala na rejestrację zdarzeń oraz monitorowanie statusów, co jest niezbędne przy diagnostyce problemów z jakością zasilania.
