Miernik kl 1 Modbus 15H LED | METSEPM2120 Schneider Electric

Opis i Kluczowe Cechy

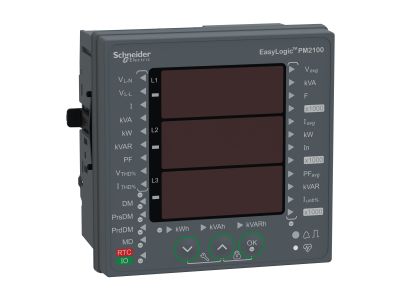

Miernik energii elektrycznej METSEPM2120 to precyzyjne urządzenie panelowe klasy dokładności 1.0, przeznaczone do monitorowania parametrów sieci w systemach jednofazowych, dwufazowych i trójfazowych. Wyposażony w jasny, czerwony wyświetlacz LED o wysokości 14,2 mm oraz port komunikacyjny RS485 z protokołem Modbus RTU, umożliwia zdalny odczyt i analizę danych. Dzięki próbkowaniu 64 próbek na cykl zapewnia dokładny pomiar energii czynnej, biernej i pozornej, a także napięcia, prądu, częstotliwości, współczynnika mocy oraz zawartości harmonicznych do 15. rzędu. Uniwersalne napięcie sterujące 44-300 V AC/DC i szeroki zakres prądów znamionowych (1A lub 5A) czynią go elastycznym narzędziem w energetyce i automatyce budynkowej.

• Klasa dokładności 1.0 (IEC 62053-21): Gwarantuje wiarygodny pomiar energii czynnej, niezbędny do rozliczeń i optymalizacji zużycia.
• Próbkowanie 64 próbek/cykl: Pozwala na precyzyjną analizę harmonicznych i jakości energii, ułatwiając diagnostykę sieci.
• Pomiar harmonicznych do 15. rzędu: Umożliwia identyfikację zagrożeń wynikających z odkształceń prądu i napięcia, zwiększając bezpieczeństwo instalacji.
• Port RS485 z protokołem Modbus RTU: Integracja z systemami nadzoru (BMS, SCADA) i zdalne monitorowanie parametrów bez konieczności wizyt lokalnych.
• Uniwersalne napięcie sterujące 44-300 V AC/DC: Ułatwia zasilanie urządzenia w różnych konfiguracjach sieci, redukując potrzebę stosowania dodatkowych przetwornic.

Zgodność z Normami

Miernik METSEPM2120 spełnia wymagania normy IEC 62053-21 dla klasy dokładności 1.0, co potwierdza jego przydatność do pomiarów energii czynnej w zastosowaniach komercyjnych i przemysłowych. Posiada oznaczenie CE, gwarantujące zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki wszechstronnym możliwościom pomiarowym i komunikacyjnym, miernik METSEPM2120 sprawdza się w różnych scenariuszach monitorowania i zarządzania energią:

• Monitoring zużycia energii w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i przemysłowych.
• Analiza jakości energii w sieciach z odbiornikami nieliniowymi (napędy, prostowniki, LED) – pomiar THD i harmonicznych do 15. rzędu.
• Integracja z systemami BMS i SCADA poprzez Modbus RTU do zdalnego odczytu i archiwizacji danych.
• Wsparcie dla 13 schematów okablowania (1-fazowe, 2-fazowe, 3-fazowe) – elastyczne dopasowanie do istniejącej instalacji.

Wskazówki Montażowe

Montaż i podłączenie miernika METSEPM2120 może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu w panelu (wycięcie 92x92 mm) z maskownicą. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego obwodu pomiarowego (1A lub 5A). Dokręcaj zaciski momentem zgodnym z dokumentacją producenta. Po zainstalowaniu sprawdź poprawność podłączenia zgodnie z wybranym schematem okablowania.

FAQ

• Jaki typ wyświetlacza ma miernik METSEPM2120? Urządzenie wyposażone jest w jasnoczerwony wyświetlacz LED z trzema rzędami po 4 cyfry o wysokości 14,2 mm, co zapewnia dobrą czytelność nawet z większej odległości.
• Jakie napięcie zasilania jest wymagane do pracy miernika? Miernik akceptuje uniwersalne napięcie sterujące w zakresie 44–300 V AC lub DC (linia-neutralny). Dzięki temu może być zasilany bezpośrednio z obwodu pomocniczego bez konieczności stosowania dodatkowych przetwornic.
• Czy miernik obsługuje komunikację z systemem nadzoru? Tak, port RS485 z protokołem Modbus RTU umożliwia zdalny odczyt wszystkich mierzonych wartości oraz konfigurację urządzenia, co ułatwia integrację z BMS, SCADA i innymi systemami automatyki.
