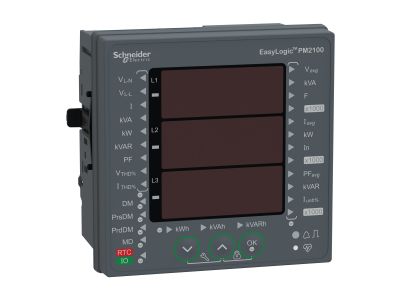

Miernik kl 0,5S Modbus 31H DataLog LED | METSEPM2130 Schneider Electric

Opis i Kluczowe Cechy

Miernik mocy METSEPM2130 to zaawansowane urządzenie pomiarowe przeznaczone do montażu panelowego w standardowym wycięciu 96x96 mm. Wyposażony w trzyrzędowy jasnoczerwony wyświetlacz LED (4 cyfry, wysokość 14,2 mm) zapewnia czytelny odczyt parametrów sieci. Klasa dokładności 0.5S dla energii czynnej gwarantuje precyzyjne rozliczenia energetyczne. Częstotliwość próbkowania 64 próbek na cykl umożliwia dokładny pomiar zniekształceń harmonicznych do 31. rzędu. Uniwersalny zakres napięcia sterującego 80–300 V AC/DC L-N oraz obsługa 13 typów schematów okablowania (jedno-, dwu- i trójfazowych) czynią go wszechstronnym narzędziem do monitorowania sieci niskiego napięcia.

• Klasa dokładności 0.5S (IEC 62053-22): precyzyjny pomiar energii czynnej – niezawodne dane do audytów i rozliczeń, minimalizacja błędów.
• Próbkowanie 64 próbek/cykl: szczegółowa analiza zniekształceń harmonicznych (pojedyncze do 31. rzędu oraz THD) – wykrywanie problemów z jakością energii.
• RS485 z protokołem Modbus RTU: integracja z systemami automatyki, BMS i PLC – zdalny odczyt i archiwizacja parametrów.
• Szeroki zakres napięć pomiarowych (35–480 V L-L, 20–277 V L-N): kompatybilność z większością sieci NN – jedna wersja do różnych instalacji.
• Opcjonalne moduły I/O (2 kanały cyfrowe lub analogowe): rozszerzenie możliwości monitorowania i sterowania (alarmy, rejestracja zdarzeń) – 23 typy alarmów w 40 rejestrach.

Zgodność z Normami

Miernik spełnia wymagania normy IEC 62053-22 dla klasy dokładności 0.5S dla energii czynnej. Urządzenie posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Zaleca się instalację zgodnie z wytycznymi producenta oraz lokalnymi przepisami.

Zastosowanie

Uniwersalny miernik mocy METSEPM2130 sprawdzi się tam, gdzie wymagany jest dokładny pomiar parametrów sieci oraz komunikacja z nadrzędnymi systemami sterowania. Oto typowe scenariusze użycia:

• Monitoring rozdzielnic głównych i podliczników energii – klasy 0.5S zapewnia wiarygodne dane do rozliczeń międzywydziałowych lub najemców.
• Analiza jakości energii w zakładach przemysłowych – wykrywanie harmonicznych i odchyleń napięcia pozwala na optymalizację pracy odbiorników.
• Integracja z systemami BMS (Building Management System) – zdalny odczyt poprzez Modbus RTU umożliwia automatyczne zarządzanie zużyciem energii.
• Pomiar w sieciach z rozproszonymi źródłami (fotowoltaika, magazyny energii) – kontrola bilansu mocy czynnej/biernej i produkcji energii.

Wskazówki Montażowe

Montaż i podłączenie miernika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wszystkich obwodów pomiarowych i zasilania pomocniczego. Urządzenie przeznaczone jest do panelu o wycięciu 96×96 mm (zgodnie z DIN 43700). Przekrój przewodów dobieraj zgodnie z maksymalnym prądem obciążenia (1 A lub 5 A) oraz lokalnymi normami. Po instalacji sprawdź poprawność okablowania według wybranego schematu (spośród 13 dostępnych). Szczegółowe dane dotyczące momentów dokręcania zacisków oraz dopuszczalnych przekrojów znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy miernik posiada podświetlany wyświetlacz? Tak, zastosowano trzyrzędowy wyświetlacz LED o jasnoczerwonych cyfrach (4 cyfry, wysokość 14,2 mm), co zapewnia dobrą czytelność nawet w słabo oświetlonych rozdzielnicach.
• Jakie napięcie zasilania pomocniczego jest wymagane? Urządzenie akceptuje uniwersalne napięcie w zakresie 80–300 V AC/DC między linią a neutralnym. Dzięki temu może być zasilane zarówno z sieci 230 V AC, jak i z obwodów DC.
• Czy miernik może mierzyć energię w obu kierunkach? Tak, miernik rejestruje energię czynną, bierną i pozorną w obu kierunkach przepływu. Umożliwia to monitorowanie zarówno poboru, jak i oddawania energii (np. przy instalacjach PV).
