Przyrząd pomiarowy 7KM PAC4200, zabudowa frontowa, 500/289 V, 5 A, 22-65 V DC, Modbus TCP, SENTRON | 7KM4211-1BA00-3AA0 Siemens

Alternatywny kod produktu: 7KM42111BA003AA0

Opis i Kluczowe Cechy

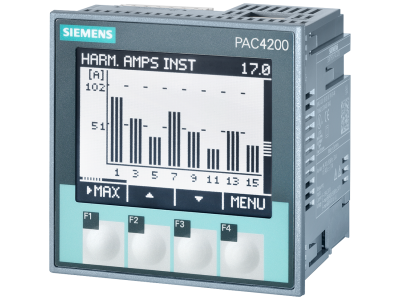

Przyrząd pomiarowy SENTRON 7KM PAC4200 (symbol 7KM4211-1BA00-3AA0) od Siemensa to zaawansowane urządzenie do precyzyjnej rejestracji parametrów jakości energii elektrycznej w systemach dystrybucji. Przeznaczony do zabudowy frontowej, mierzy napięcie 500/289 V oraz prąd 5 A, a zasilanie pomocnicze w zakresie 22-65 V DC zapewnia elastyczność integracji. Dzięki interfejsowi Modbus TCP umożliwia łatwe przesyłanie danych do nadrzędnych systemów zarządzania energią.

• Napięcie pomiarowe 500/289 V: umożliwia dokładny pomiar w sieciach trójfazowych z przewodem neutralnym, co przekłada się na pełną ocenę jakości energii.
• Prąd znamionowy 5 A: dedykowany do standardowych obwodów pomiarowych, gwarantuje precyzyjne odwzorowanie obciążenia bez przeciążania torów pomiarowych.
• Zasilanie pomocnicze 22-65 V DC: szeroki zakres napięcia ułatwia zasilanie urządzenia z typowych źródeł 24 V DC lub 48 V DC, co zwiększa uniwersalność instalacji.
• Komunikacja Modbus TCP: zapewnia szybką i niezawodną wymianę danych z systemami SCADA, BMS lub PLC, umożliwiając zdalne monitorowanie i archiwizację pomiarów.
• Rejestracja jakości energii: przyrząd precyzyjnie mierzy kluczowe parametry sieci (napięcia, prądy, moce, harmoniczne), co pozwala na szybkie wykrywanie odchyleń i optymalizację zużycia energii.

Zgodność z Normami

Przyrząd pomiarowy SENTRON 7KM PAC4200 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podaje konkretnych numerów norm w dokumentacji technicznej.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie niezbędna jest szczegółowa analiza parametrów sieci elektrycznej – zarówno w przemyśle, jak i w infrastrukturze krytycznej. Pozwala na bieżącą ocenę stanu instalacji i jakości dostarczanej energii.

• Monitorowanie jakości energii w rozdzielnicach głównych i podrozdzielniach w zakładach produkcyjnych.
• Ciągły nadzór nad zasilaniem w centrach danych, szpitalach i innych obiektach o wysokich wymaganiach niezawodnościowych.
• Zdalne odczyty i analiza zużycia energii w systemach zarządzania energią (EMS) oraz automatyki budynkowej.
• Podliczniki energii dla poszczególnych linii technologicznych lub stref budynku.

Wskazówki Montażowe

Montaż i podłączenie przyrządu pomiarowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy frontowej na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas niezbędny do rozładowania kondensatorów. Przekroje przewodów dobierz zgodnie z wartością prądu 5 A i obowiązującymi przepisami. Momenty dokręcania zacisków oraz konfigurację interfejsu komunikacyjnego wykonaj zgodnie z dokumentacją producenta.

FAQ

• Jakie napięcie pomiarowe obsługuje przyrząd? Przyrząd mierzy napięcie 500/289 V (międzyfazowe/fazowo-neutralne), co pozwala na pracę w sieciach trójfazowych 400/230 V z przewodem neutralnym.
• Czy komunikacja odbywa się wyłącznie przez Modbus TCP? Zgodnie z danymi technicznymi urządzenie wyposażone jest w interfejs Modbus TCP. W razie potrzeby rozszerzenia komunikacji producent oferuje dodatkowe moduły (bramki RS485, PROFINET, PROFIBUS), jednak nie są one częścią standardowego wyposażenia modelu 7KM4211-1BA00-3AA0.
• Jaki jest zakres zasilania pomocniczego? Zakres napięcia zasilania wynosi 22-65 V DC, co umożliwia bezpośrednie podłączenie do typowych zasilaczy 24 V DC lub 48 V DC stosowanych w rozdzielnicach.
