Miernik energii 3 fazowy PAC1600: 80A, S0 | 7KT1670 Siemens

Alternatywny kod produktu: 7KT1670

Opis i Kluczowe Cechy

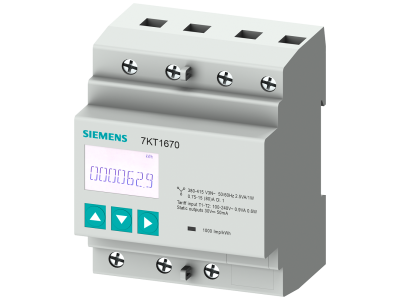

Miernik energii Siemens SENTRON PAC1600 (symbol 7KT1670) to zaawansowane urządzenie pomiarowe przeznaczone do precyzyjnego rejestrowania zużycia energii w sieciach jednofazowych i trójfazowych. Umożliwia bezpośredni pomiar prądu do 80 A w konfiguracji 3-fazowej oraz do 63 A w jednofazowej – eliminuje potrzebę stosowania zewnętrznych przekładników prądowych, co upraszcza instalację i redukuje koszty. Dzięki wbudowanym interfejsom komunikacyjnym (S0, Modbus RTU, M-Bus) dane pomiarowe mogą być łatwo przesyłane do nadrzędnych systemów zarządzania energią lub automatyki budynkowej.

• Pomiar bezpośredni do 80 A (3-fazowy) / 63 A (1-fazowy): Umożliwia podłączenie odbiorników o znacznym obciążeniu bez konieczności stosowania przekładników – szybszy montaż i niższe koszty instalacji.
• Trzy interfejsy komunikacyjne (S0, Modbus RTU, M-Bus): Zapewnia elastyczną integrację z systemami BMS, PLC lub licznikami zdalnego odczytu – dane o zużyciu są dostępne w czasie rzeczywistym do analizy i optymalizacji kosztów.
• Pomiar energii czynnej, biernej oraz wartości chwilowych: Dostarcza kompleksowych informacji o stanie instalacji (napięcie, prąd, moc, częstotliwość), co ułatwia ocenę efektywności energetycznej i wykrywanie nieprawidłowości.
• Kompaktowa obudowa na szynę TH35 (DIN): Umożliwia szybki montaż w rozdzielnicach modularnych – oszczędność miejsca i łatwa rozbudowa.
• Wysoka dokładność pomiaru (klasa B wg EN 50470-3): Gwarantuje wiarygodne dane rozliczeniowe i monitoringowe – spełnia wymagania dla liczników energii w budynkach komercyjnych i przemysłowych.

Zgodność z Normami

Licznik energii SENTRON PAC1600 spełnia wymagania europejskich norm dotyczących pomiaru energii elektrycznej oraz posiada certyfikację CE. Urządzenie jest zgodne z dyrektywą MID (Measuring Instruments Directive) w zakresie dokładności pomiaru, co potwierdza jego przydatność do zastosowań rozliczeniowych.

Zastosowanie

Miernik PAC1600 sprawdza się wszędzie tam, gdzie niezbędny jest dokładny monitoring zużycia energii i integracja z systemami zarządzania. Idealnie nadaje się do:

• Monitorowania zużycia energii w zakładach przemysłowych, halach produkcyjnych i magazynach – pozwala na identyfikację odbiorników o najwyższym poborze i optymalizację procesów.
• Pomiarów rozliczeniowych w budynkach użyteczności publicznej (biura, szpitale, szkoły) oraz w mieszkaniach w domach wielorodzinnych – zapewnia dokładne dane do podziału kosztów.
• Integracji z systemami BMS i automatyki budynkowej (np. za pomocą Modbus RTU) – umożliwia automatyczne sterowanie oświetleniem, klimatyzacją i innymi odbiornikami na podstawie rzeczywistego zużycia.
• Zdalnego odczytu przez interfejs S0 – przesyłanie impulsów do liczników nadrzędnych lub systemów SCADA – ułatwia zarządzanie energią w rozproszonych lokalizacjach.

Wskazówki Montażowe

Montaż i podłączenie miernika PAC1600 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w suchych pomieszczeniach wewnątrz rozdzielnic. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do prądu obciążenia (max 80 A) zgodnie z normami. Zaciski dokręcać momentem podanym w dokumentacji technicznej producenta – zalecany moment to 0,5–0,8 Nm (sprawdź instrukcję). Należy zapewnić odpowiednią wentylację wokół obudowy, aby nie przekroczyć temperatury pracy urządzenia.

FAQ

• Czy miernik PAC1600 ma wbudowany wyświetlacz? Tak, urządzenie wyposażone jest w czytelny wyświetlacz LCD umożliwiający odczyt podstawowych parametrów (energia czynna, bierna, napięcie, prąd) bezpośrednio na froncie.
• Do czego służy interfejs S0 w tym liczniku? Wyjście S0 (impulsowe) pozwala na przesyłanie impulsów proporcjonalnych do zużytej energii do zewnętrznych liczników, sterowników PLC lub systemów SCADA. Jest to powszechnie stosowany standard do zdalnego odczytu w budynkach komercyjnych.
• Jaki jest zakres pomiarowy napięcia? Miernik PAC1600 został zaprojektowany do pracy w sieciach niskiego napięcia (np. 230/400 V AC). Dokładne wartości napięć znamionowych należy sprawdzić w instrukcji obsługi – urządzenie obsługuje standardowe układy 1-fazowe i 3-fazowe w konfiguracjach L-N oraz L-L.
