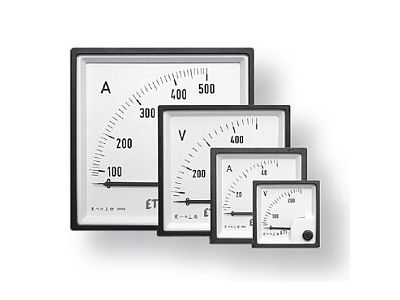

Miernik elektromagnetyczny 144x144 90st pomiar pośredni EQ144 xA/5A | 004805366 Eti

Alternatywny kod produktu: EQ144 xA/5A

Opis i Kluczowe Cechy

Miernik elektromagnetyczny EQ144 (symbol 004805366) to panelowy amperomierz przeznaczony do pomiaru pośredniego prądu przemiennego za pomocą zewnętrznego przekładnika prądowego. Dzięki wymiarowi panelu 144×144 mm oraz kątowi wychylenia wskazówki 90° zapewnia czytelny odczyt nawet w dużych rozdzielnicach. Zakres podstawowy 5A pozwala na współpracę z przekładnikami o dowolnej przekładni xA/5A. Ustrój elektromagnetyczny gwarantuje odporność na przeciążenia i prostotę budowy.

• Wymiar panela 144×144 mm: standardowy otwór montażowy ułatwia instalację w typowych tablicach i pulpitach sterowniczych.
• Kąt wychylenia wskazówki 90°: umożliwia szybki i precyzyjny odczyt wartości nawet w warunkach ograniczonej przestrzeni.
• Zakres podstawowy 5 A (pomiar pośredni): dedykowany do współpracy z przekładnikiem prądowym o wybranej przekładni (np. 100/5 A, 200/5 A) – skala wykonywana jest na zamówienie zgodnie z docelowym zakresem pomiarowym.
• Ustrój elektromagnetyczny: odporny na chwilowe przeciążenia, pracuje w obwodach prądu przemiennego bez potrzeby dodatkowego zasilania.
• Konstrukcja uniwersalna: umożliwia zastosowanie w rozdzielnicach niskiego napięcia, stacjach transformatorowych oraz układach automatyki.

Zgodność z Normami

Miernik został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla mierników panelowych oraz posiada oznaczenie CE. Spełnia wymagania w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Miernik EQ144 znajduje zastosowanie wszędzie tam, gdzie wymagany jest niezawodny, wizualny odczyt prądu w obwodach przemiennych – szczególnie w instalacjach z przekładnikami prądowymi. Sprawdza się w następujących scenariuszach:

• Pomiar prądu w rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych oraz komercyjnych.
• Monitorowanie obciążenia w stacjach transformatorowych i szafach sterowniczych.
• Kontrola prądów fazowych w układach napędów, maszyn i linii produkcyjnych.
• Zastosowanie w systemach automatyki budynkowej oraz w tablicach rozdzielczych obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż oraz podłączenie miernika mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód przekładnika prądowego nie jest otwarty pod obciążeniem. Przyrząd montuje się w wycięciu panelu o wymiarach 144×144 mm. Przekrój przewodów przyłączeniowych dobrać do prądu wtórnego przekładnika (typowe 2,5–4 mm²). Momenty dokręcania zacisków oraz szczegółowy schemat podłączenia znajdują się w dokumentacji producenta.

FAQ

• Czy miernik EQ144 może być wyposażony w dowolną skalę prądową? Tak, skala jest wykonywana na zamówienie zgodnie z przekładnią zastosowanego przekładnika prądowego (np. 100/5 A, 200/5 A, 400/5 A). Należy podać docelowy zakres podczas składania zamówienia.
• Jaki jest kąt wychylenia wskazówki? Wskazówka wychyla się o 90°, co zapewnia czytelny odczyt w standardowym ustawieniu pionowym lub poziomym miernika.
• Czy miernik nadaje się do bezpośredniego pomiaru małych prądów bez przekładnika? Nie, model EQ144 jest przeznaczony wyłącznie do pomiaru pośredniego przez przekładnik xA/5A. Bezpośrednie podłączenie do obwodu 5 A jest możliwe tylko w przypadku przekładników o przekładni 1/1 A – ale standardowo stosuje się zewnętrzny przekładnik.
