Miernik EASYLOGIC PM2110 CL 1 | METSEPM2110 Schneider Electric

Opis i Kluczowe Cechy

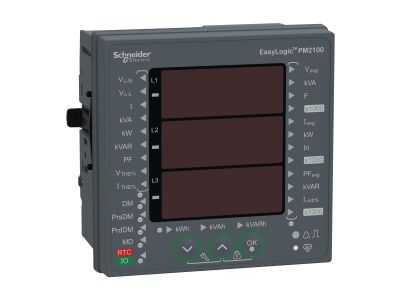

Miernik EASYLOGIC PM2110 CL 1 (symbol METSEPM2110) to zaawansowany miernik mocy przeznaczony do montażu panelowego lub wpuszczanego w otworze 96x96 mm. Urządzenie wyposażone w 3‑rzędowy wyświetlacz LED (czerwony, 14,2 mm wysokości cyfr) zapewnia czytelny odczyt parametrów sieci. Dzięki klasie dokładności 1.0 dla energii czynnej (zgodnie z IEC 62053-21) gwarantuje wiarygodne dane pomiarowe dla rozliczeń i optymalizacji zużycia energii. Miernik obsługuje prądy znamionowe 1A lub 5A oraz uniwersalne napięcie pomocnicze 44-300 V AC/DC, co ułatwia zastosowanie w różnych instalacjach.

• Klasa dokładności 1.0 (IEC 62053-21): Precyzyjny pomiar energii czynnej umożliwia rzetelne monitorowanie kosztów i bilansowanie obciążeń bez ryzyka błędów odczytu.
• Szeroki zakres napięć pomiarowych (35-480 V AC międzyfazowe / 20-277 V AC faza-neutral): Miernik dopasowuje się do typowych sieci niskiego napięcia – zarówno 230/400 V, jak i instalacji o wyższych napięciach fazowych.
• Uniwersalne napięcie zasilające 44-300 V AC/DC: Możliwość zasilania bezpośrednio z obwodu pomiarowego lub zewnętrznego źródła – upraszcza okablowanie i zwiększa uniwersalność montażu.
• Pomiar THD (całkowite zniekształcenia harmoniczne) dla prądu i napięcia w każdej fazie: Umożliwia diagnozowanie jakości energii i wykrywanie zakłóceń harmonicznych wpływających na pracę odbiorników.
• Wyjście impulsowe (konfigurowalne skalowanie energii): Ułatwia podłączenie do zewnętrznych liczników, systemów BMS lub PLC w celu zdalnego zliczania zużycia energii.
• Obsługa 13 typów schematów okablowania (1-fazowe, 2-fazowe, 3-fazowe): Elastyczność konfiguracji pozwala na zastosowanie w praktycznie każdej standardowej instalacji elektrycznej.

Zgodność z Normami

Miernik EASYLOGIC PM2110 CL 1 spełnia wymagania normy IEC 62053-21 dla energii czynnej klasy 1.0. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi dla aparatury pomiarowej. Urządzenie zaprojektowano zgodnie z zasadami dobrej praktyki inżynierskiej, zapewniając bezpieczną i niezawodną pracę w sieciach niskiego napięcia.

Zastosowanie

Miernik sprawdza się w miejscach, gdzie wymagany jest ciągły, dokładny pomiar parametrów sieci elektroenergetycznej – zarówno w budynkach komercyjnych, jak i w lekkim przemyśle. Jego uniwersalne napięcie zasilające oraz obsługa wielu konfiguracji okablowania ułatwiają integrację z istniejącymi instalacjami.

• Monitorowanie zużycia energii w tablicach rozdzielczych budynków biurowych, magazynów i hal produkcyjnych.
• Pomiar mocy i energii na potrzeby systemów zarządzania energią (BMS, EMS) – jako źródło danych wejściowych do optymalizacji kosztów.
• Kontrola jakości energii w sieciach z odbiornikami nieliniowymi (prostowniki, napędy) dzięki funkcji pomiaru THD prądu i napięcia.
• Rozliczanie podliczników energii w obiektach wielostrefowych – klasa dokładności 1.0 gwarantuje zgodność z wymogami taryfowymi.

Wskazówki Montażowe

Montaż miernika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wszystkich obwodów. Urządzenie przeznaczone jest do montażu w otworze panelu o wymiarach 96x96 mm (wg norm DIN 43700) lub na szynie TH35 z odpowiednią maskownicą. Przed podłączeniem należy sprawdzić zgodność przekroju przewodów z prądem znamionowym (1A lub 5A) oraz moment dokręcania śrub zgodnie z dokumentacją producenta. Należy upewnić się, że napięcie pomocnicze odpowiada zakresowi 44-300 V AC/DC. Po podłączeniu i sprawdzeniu poprawności okablowania można załączyć napięcie.

FAQ

• Czy miernik mierzy energię bierną i pozorną? Tak, urządzenie rejestruje energię czynną, bierną i pozorną. Oblicza również współczynnik mocy (PF) i częstotliwość sieci.
• Jakie konfiguracje okablowania są obsługiwane? Miernik obsługuje 13 typów schematów dla systemów jednofazowych, dwufazowych i trójfazowych – w tym układy z przewodem neutralnym i bez, różne połączenia przekładników prądowych.
• Czy można ustawić inne skalowanie wyjścia impulsowego? Tak, wyjście impulsowe jest konfigurowalne – możliwe jest przypisanie go do dowolnego parametru energii (np. kWh, kvarh, kVAh) z wybranym przelicznikiem impulsów na jednostkę energii.
