Miernik cyfrowy wielofunkcyjny U, I, P, Q, f, PF 5/1A przekładnik 100-480V AC Modbus RS485 modułowy | METSEPM3250 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

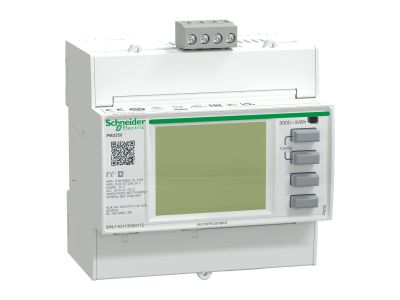

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1079865

EAN

3606480481604

Kod Producenta

METSEPM3250

Miernik cyfrowy wielofunkcyjny U, I, P, Q, f, PF 5/1A przekładnik 100-480V AC Modbus RS485 modułowy

Informacja o Produkcie

Opis i Kluczowe Cechy

Miernik parametrów sieci PowerLogic PM3250 marki Schneider Electric to zaawansowany analizator parametrów sieci, zaprojektowany z myślą o precyzyjnym monitorowaniu infrastruktury elektroenergetycznej. Urządzenie z serii PowerLogic PM3000 oferuje kompleksowy pomiar kluczowych wielkości elektrycznych, takich jak napięcie (U), natężenie prądu (I), moc czynna (P), moc bierna (Q), częstotliwość (f) oraz współczynnik mocy (PF). Dzięki obsłudze przekładników prądowych o prądzie wtórnym 1A lub 5A, miernik ten jest niezwykle uniwersalny i pozwala na bezpieczny pomiar w obwodach o wysokim natężeniu. Szeroki zakres napięcia zasilania od 100V do 480V AC sprawia, że urządzenie doskonale sprawdza się w różnorodnych systemach zasilania. Kluczowym atutem modelu METSEPM3250 jest wbudowany port komunikacyjny Modbus RS485, który umożliwia pełną integrację z systemami zarządzania energią (EMS) oraz systemami automatyki budynkowej (BMS).

Wielofunkcyjność: Pomiar energii czynnej i biernej, mocy, napięcia, prądu oraz harmonicznych.
Komunikacja: Protokół Modbus RS485 pozwala na zdalny odczyt danych i konfigurację urządzenia.
Precyzja: Wysoka klasa dokładności pomiaru energii czynnej (klasa 0.5S zgodnie z normami IEC).
Kompaktowa budowa: Szerokość modułowa ułatwia montaż w standardowych rozdzielnicach elektrycznych.

Zgodność z Normami

Analizator PowerLogic PM3250 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje niezawodność w warunkach przemysłowych. Urządzenie spełnia wymagania normy IEC 61557-12, która definiuje parametry dla urządzeń do pomiaru i monitorowania parametrów elektrycznych w sieciach rozdzielczych niskiego napięcia. Dodatkowo, miernik jest zgodny z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego, co potwierdza certyfikacja CE oraz zgodność z dyrektywami unijnymi.

Zastosowanie

Miernik METSEPM3250 znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest idealnym rozwiązaniem do:

Monitorowania zużycia energii: Pozwala na precyzyjne rozliczanie kosztów energii wewnątrz zakładu (sub-billing).
Analizy jakości zasilania: Śledzenie parametrów sieci pozwala na wczesne wykrywanie anomalii i zapobieganie awariom maszyn.
Systemów SCADA i BMS: Dzięki komunikacji Modbus, dane z miernika mogą być wizualizowane w czasie rzeczywistym na panelach operatorskich.
Zarządzania obciążeniem: Optymalizacja zużycia energii poprzez monitorowanie mocy szczytowej i współczynnika mocy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Miernik jest przystosowany do montażu na standardowej szynie DIN 35 mm (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

Podłączenie przekładników: Przewody od przekładników prądowych o przekroju znamionowym dostosowanym do obciążenia (zalecane 2,5 mm²) muszą być solidnie dokręcone, aby uniknąć błędów pomiarowych lub uszkodzenia zacisków.
Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, zgodnie z dokumentacją techniczną producenta, aby zapewnić trwały styk elektryczny.
Komunikacja RS485: Do magistrali komunikacyjnej należy używać ekranowanej skrętki komputerowej, a ekran kabla powinien być uziemiony w jednym punkcie, aby zminimalizować zakłócenia elektromagnetyczne.
Zabezpieczenie: Obwody napięciowe powinny być zabezpieczone odpowiednio dobranymi bezpiecznikami lub wyłącznikami nadprądowymi.

FAQ

Czy miernik PM3250 wymaga zewnętrznego zasilania? Urządzenie jest zasilane bezpośrednio z mierzonych faz w zakresie 100-480V AC, co upraszcza schemat połączeń.
Jaki jest maksymalny prąd, który można zmierzyć? Miernik współpracuje z przekładnikami prądowymi (CT). Zakres pomiarowy zależy od zastosowanego przekładnika (np. 100/5A, 1000/5A). Sam miernik przyjmuje sygnał 1A lub 5A na wejściu.
Czy urządzenie posiada wyświetlacz? Tak, miernik wyposażony jest w czytelny, podświetlany wyświetlacz LCD, który umożliwia lokalny odczyt wszystkich parametrów bez konieczności łączenia się z komputerem.
Czy można go zintegrować z systemem innej firmy niż Schneider Electric? Tak, dzięki otwartemu protokołowi Modbus RS485, miernik jest kompatybilny z większością sterowników PLC i systemów wizualizacji dostępnych na rynku.
