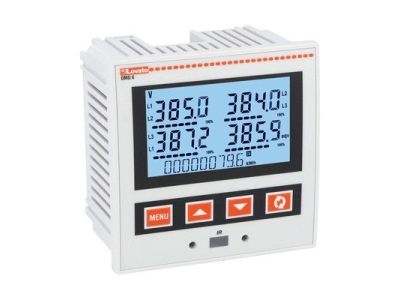

Miernik cyfrowy, tablicowy, LCD z ikonami i RS-485 | DMG610 Lovato Electric

Opis i Kluczowe Cechy

Miernik cyfrowy DMG610 marki Lovato Electric to zaawansowane urządzenie tablicowe zaprojektowane do precyzyjnego monitorowania parametrów sieci elektrycznej w instalacjach niskiego i średniego napięcia. Wyposażony w czytelny wyświetlacz LCD z ikonami graficznymi, pozwala na intuicyjną nawigację oraz szybki odczyt mierzonych wartości nawet w trudnych warunkach oświetleniowych. Urządzenie charakteryzuje się wysoką dokładnością pomiarową, co jest kluczowe dla optymalizacji zużycia energii i diagnostyki jakości zasilania.

• Zintegrowany port RS-485: Wbudowany interfejs komunikacyjny obsługujący protokoły Modbus-RTU oraz ASCII umożliwia pełną integrację z systemami nadzoru (SCADA) oraz systemami zarządzania energią (EMS).
• Wyświetlacz LCD z ikonami: Graficzny interfejs użytkownika znacząco ułatwia konfigurację parametrów oraz interpretację stanów alarmowych bez konieczności posiadania instrukcji pod ręką.
• Szeroki zakres pomiarowy: Urządzenie monitoruje napięcia fazowe i międzyfazowe, prądy, moce (czynną, bierną, pozorną), współczynnik mocy (cos phi) oraz częstotliwość.
• Analiza harmonicznych: Możliwość weryfikacji jakości energii poprzez analizę zawartości harmonicznych (THD), co chroni wrażliwe odbiorniki przed awariami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz wiarygodność pomiarów w środowisku przemysłowym. Miernik spełnia wymagania normy IEC/EN 61010-1 w zakresie bezpieczeństwa elektrycznego dla przyrządów pomiarowych. Ponadto, urządzenie jest zgodne z dyrektywami kompatybilności elektromagnetycznej (EMC) IEC/EN 61000-6-2 oraz IEC/EN 61000-6-4, co zapewnia stabilną pracę w otoczeniu innych urządzeń generujących zakłócenia wysokiej częstotliwości.

Zastosowanie

Miernik DMG610 znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i oddziałowych: Gdzie wymagany jest ciągły nadzór nad obciążeniem poszczególnych sekcji zasilania.
• Systemów automatyki budynkowej: Integracja poprzez RS-485 pozwala na zdalne zbieranie danych o zużyciu mediów w obiektach komercyjnych.
• Przemysłu wytwórczego: Monitorowanie parametrów pracy maszyn w celu zapobiegania przestojom i optymalizacji kosztów operacyjnych.
• Centrów danych (Data Centers): Precyzyjny pomiar mocy i energii jest niezbędny do wyliczania wskaźnika PUE (Power Usage Effectiveness).

Wskazówki Montażowe

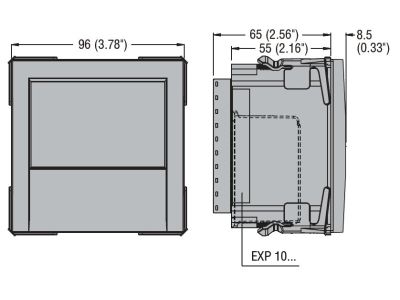

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Miernik DMG610 jest przeznaczony do montażu tablicowego w otworze o standardowych wymiarach 92x92 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie przekładników prądowych: Należy upewnić się, że strona wtórna przekładników jest prawidłowo uziemiona, a polaryzacja (S1/S2) zachowana zgodnie ze schematem.
• Moment dokręcania: Zaciski śrubowe wymagają zastosowania odpowiedniego momentu dokręcania, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Okablowanie komunikacyjne: Dla magistrali RS-485 zaleca się stosowanie skrętki ekranowanej, a na końcach linii należy umieścić rezystory terminujące 120 Ohm.
• Zabezpieczenie wejść napięciowych: Zaleca się stosowanie wkładek bezpiecznikowych o charakterystyce gG w celu ochrony obwodów pomiarowych.

FAQ

1. Czy miernik DMG610 wymaga zewnętrznego zasilania pomocniczego?
Tak, urządzenie wymaga podłączenia napięcia zasilania pomocniczego w zakresie określonym w dokumentacji technicznej, aby zapewnić ciągłość pracy wyświetlacza i portu komunikacyjnego.

2. Czy można skonfigurować progi alarmowe bezpośrednio z panelu czołowego?
Tak, intuicyjne menu i przyciski na froncie obudowy pozwalają na pełną konfigurację parametrów, w tym ustawienie progów alarmowych dla mierzonych wielkości.

3. Jakie protokoły komunikacyjne obsługuje port RS-485?
Standardowo miernik obsługuje protokół Modbus-RTU, który jest najczęściej wykorzystywanym standardem w automatyce przemysłowej, oraz protokół ASCII.
