Miernik cęgowy upływu prądu przemiennego CMP-200 | WMGBCMP200 Sonel

Opis i Kluczowe Cechy

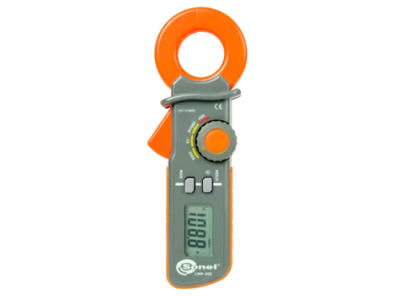

Miernik cęgowy SONEL CMP-200 to specjalistyczne urządzenie diagnostyczne zaprojektowane z myślą o precyzyjnym pomiarze prądu przemiennego (AC) o bardzo niskich natężeniach. Głównym wyróżnikiem tego modelu jest wysoka rozdzielczość pomiarowa wynosząca 0,1 mA, co czyni go niezastąpionym narzędziem w wykrywaniu prądów upływu, które mogą prowadzić do niepożądanego zadziałania wyłączników różnicowoprądowych (RCD). Urządzenie charakteryzuje się ergonomiczną obudową oraz intuicyjnym interfejsem, co pozwala na szybką diagnostykę w trudnodostępnych miejscach.

• Wysoka czułość: Zakres pomiarowy zaczynający się od ułamków miliamperów pozwala na identyfikację nawet najmniejszych defektów izolacji.
• Funkcja DATA HOLD: Umożliwia zatrzymanie wyniku pomiaru na wyświetlaczu LCD, co jest kluczowe podczas pracy w miejscach o ograniczonej widoczności.
• Funkcja MAX: Rejestruje najwyższą wartość szczytową prądu, ułatwiając analizę stanów nieustalonych.
• Automatyczne wyłączanie (Auto-Off): System oszczędzania energii chroni baterię przed rozładowaniem w przypadku bezczynności urządzenia.
• Kompaktowe wymiary: Lekka konstrukcja i optymalny kształt cęgów pozwalają na swobodne operowanie w gęsto upakowanych rozdzielnicach elektrycznych.

Zgodność z Normami

Przyrząd SONEL CMP-200 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe w profesjonalnych zastosowaniach elektroenergetycznych. Urządzenie spełnia wymagania normy PN-EN 61010-1 w zakresie bezpieczeństwa użytkowania przyrządów pomiarowych. Posiada kategorię pomiarową CAT II 600 V oraz CAT III 300 V, co gwarantuje bezpieczną pracę w instalacjach niskiego napięcia. Zgodność z dyrektywami kompatybilności elektromagnetycznej (EMC) zapewnia stabilność odczytów nawet w środowisku o podwyższonym poziomie zakłóceń przemysłowych.

Zastosowanie

Miernik CMP-200 znajduje szerokie zastosowanie w codziennej praktyce elektryków, automatyków oraz służb utrzymania ruchu. Jest idealnym narzędziem do:

• Diagnostyki instalacji budynkowych: Wykrywanie prądów upływu powodujących błędy w działaniu zabezpieczeń przeciwporażeniowych.
• Monitorowania maszyn przemysłowych: Kontrola stanu izolacji silników i urządzeń grzewczych bez konieczności przerywania obwodu.
• Przeglądów okresowych: Szybka weryfikacja poprawności pracy odbiorników energii elektrycznej w biurach i zakładach produkcyjnych.
• Serwisu systemów HVAC: Pomiary prądów roboczych wentylatorów i pomp w celu wykrycia przeciążeń lub zużycia łożysk.

Wskazówki Montażowe

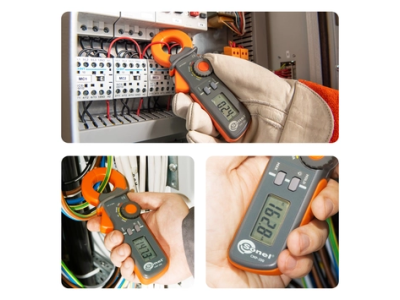

Choć CMP-200 jest urządzeniem przenośnym, jego efektywne wykorzystanie wymaga przestrzegania określonych zasad technicznych. Przed przystąpieniem do pomiaru prądu upływu należy objąć cęgami wszystkie przewody czynne (fazowe oraz neutralny) danego obwodu. W idealnych warunkach suma prądów powinna wynosić zero; każda wartość powyżej progu czułości wskazuje na upływność do przewodu ochronnego lub ziemi. Należy pamiętać, aby nie obejmować cęgami przewodu ochronnego (PE) wraz z przewodami roboczymi, gdyż uniemożliwi to poprawny odczyt różnicowy. Regularna kalibracja urządzenia w autoryzowanym serwisie SONEL zapewnia utrzymanie deklarowanej dokładności pomiarowej.

FAQ

1. Czy miernik CMP-200 mierzy prąd stały (DC)?
Nie, model CMP-200 jest dedykowany wyłącznie do pomiaru prądu przemiennego (AC). Do pomiarów DC zalecane są inne modele z serii CMP wyposażone w przetwornik Halla.

2. Jaka jest maksymalna średnica przewodu, który zmieści się w cęgach?
Cęgi miernika CMP-200 są zoptymalizowane pod kątem standardowych przewodów instalacyjnych, umożliwiając objęcie wiązki o średnicy do około 30 mm.

3. Czy urządzenie posiada podświetlany wyświetlacz?
Tak, czytelny ekran LCD pozwala na pracę w warunkach niedostatecznego oświetlenia, co podnosi komfort użytkowania w szafach sterowniczych.
