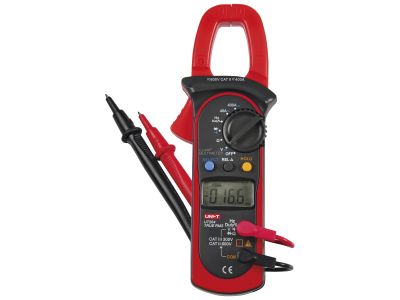

Miernik cęgowy EMC UT 204 | EMC_UT204 Erko

Opis i Kluczowe Cechy

Miernik cęgowy EMC UT 204 marki ERKO to zaawansowane narzędzie diagnostyczne zaprojektowane z myślą o profesjonalistach wymagających precyzji i niezawodności w codziennej pracy elektroinstalacyjnej. Urządzenie wyróżnia się funkcją True RMS (rzeczywista wartość skuteczna), która pozwala na dokładny pomiar parametrów elektrycznych nawet przy przebiegach odkształconych, co jest kluczowe w nowoczesnych układach energoelektronicznych.

• Wszechstronność pomiarowa: Przyrząd umożliwia pomiar napięcia stałego DC do 600V oraz zmiennego AC do 600V, a także natężenia prądu AC/DC w zakresach do 40A i 400A.
• Precyzyjna rezystancja i częstotliwość: Szeroki zakres pomiaru rezystancji od 400Ω do 40MΩ oraz częstotliwości w przedziale od 10Hz do 1MHz pozwala na kompleksową diagnostykę obwodów.
• Ergonomia i wytrzymałość: Obudowa wykończona gumopodobnym tworzywem gwarantuje pewny chwyt nawet w trudnych warunkach warsztatowych, a odporność na upadki z wysokości do 1 metra zapewnia długą żywotność urządzenia.
• Zaawansowane funkcje: Automatyczna zmiana zakresów pomiarowych, funkcja HOLD (zatrzymanie wyniku), testowanie diod oraz akustyczny pomiar ciągłości obwodu znacząco przyspieszają prace serwisowe.

Zgodność z Normami

Miernik EMC UT 204 został zaprojektowany zgodnie z rygorystycznymi normami bezpieczeństwa dla przyrządów pomiarowych. Wysoka impedancja wejściowa dla pomiaru napięcia DC, wynosząca około 10MΩ, minimalizuje wpływ miernika na pracę badanego układu, co jest zgodne z dobrą praktyką inżynierską. Urządzenie posiada pełne wyświetlanie ikon na czytelnym ekranie LCD o wymiarach 35,6x18 mm, co ułatwia interpretację wyników zgodnie z międzynarodowymi standardami oznaczeń elektrycznych.

Zastosowanie

Dzięki kompaktowym wymiarom (210x75,6x30 mm) i niskiej masie (220 g), miernik jest idealnym rozwiązaniem dla mobilnych serwisantów i elektryków utrzymania ruchu. Szczęki o maksymalnym rozwarciu 28 mm pozwalają na bezinwazyjny pomiar prądu na przewodach o znacznych przekrojach bez konieczności przerywania obwodu. Urządzenie znajduje zastosowanie w:

• Diagnostyce układów zasilania awaryjnego i systemów fotowoltaicznych (pomiary DC).
• Konserwacji rozdzielnic elektrycznych i silników indukcyjnych.
• Pomiarach współczynnika wypełnienia (Duty Cycle) w zakresie 0.1%~99.9% w układach sterowania PWM.
• Weryfikacji ciągłości połączeń wyrównawczych i ochronnych.

Wskazówki Montażowe

Przed przystąpieniem do pomiarów należy upewnić się, że bateria 9V jest sprawna – urządzenie posiada wbudowany wskaźnik słabej baterii, który informuje o konieczności jej wymiany. W celu oszczędzania energii miernik wyposażono w funkcję uśpienia, która automatycznie wyłącza urządzenie po okresie bezczynności. Podczas pomiaru prądu metodą cęgową, przewód powinien znajdować się centralnie wewnątrz szczęk, aby zminimalizować błąd pomiarowy. Przy pomiarach napięcia i rezystancji należy korzystać z dołączonych przewodów pomiarowych, dbając o ich prawidłowe osadzenie w gniazdach urządzenia.

FAQ

• Czy miernik mierzy prąd stały (DC) za pomocą cęgów? Tak, model EMC UT 204 umożliwia pomiar natężenia prądu stałego DC do 400A bezpośrednio przez szczęki miernika.
• Co oznacza funkcja True RMS w tym modelu? Funkcja True RMS pozwala na dokładny pomiar wartości skutecznej napięcia i prądu przemiennego, niezależnie od tego, czy kształt fali jest czystą sinusoidą, czy jest zniekształcony przez odbiorniki nieliniowe.
• Jaka jest maksymalna średnica przewodu, który zmieści się w cęgach? Maksymalny rozmiar szczęk wynosi 28 mm, co pozwala na objęcie większości standardowych przewodów instalacyjnych i kabli zasilających.
