Opis i Kluczowe Cechy

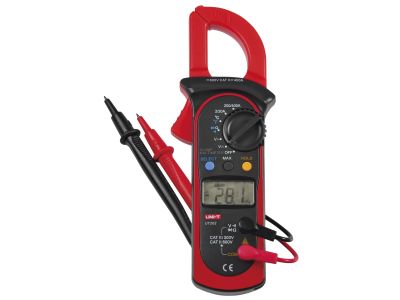

Miernik cęgowy EMC UT 202 marki ERKO to profesjonalne narzędzie diagnostyczne zaprojektowane z myślą o wymagających pracach elektro-instalacyjnych. Urządzenie łączy w sobie funkcjonalność multimetru cyfrowego z wygodą pomiaru bezinwazyjnego dzięki szczękom o maksymalnym rozwarciu wynoszącym 28 mm. Ergonomiczna obudowa, wykończona specjalnym gumopodobnym tworzywem, gwarantuje pewny chwyt nawet w trudnych warunkach warsztatowych, minimalizując ryzyko wyślizgnięcia się urządzenia z dłoni.

• Wszechstronność pomiarowa: Urządzenie umożliwia precyzyjny pomiar prądu zmiennego AC w zakresach 2A, 20A, 200A oraz 400A, co pozwala na diagnostykę zarówno małych odbiorników, jak i głównych linii zasilających.
• Wysoka impedancja wejściowa: Dla pomiarów napięcia stałego DC, impedancja wynosi około 10 MΩ, co minimalizuje wpływ miernika na pracę badanego układu elektronicznego.
• Automatyzacja pracy: Funkcja automatycznej zmiany zakresów pomiarowych znacząco przyspiesza pracę, eliminując konieczność ręcznego dostosowywania parametrów przez operatora.
• Zaawansowane funkcje dodatkowe: Miernik wyposażono w funkcję HOLD (zatrzymanie wyniku na ekranie), akustyczny tester ciągłości obwodu, testowanie diod oraz funkcję uśpienia oszczędzającą energię baterii.
• Czytelny interfejs: Wyświetlacz o wymiarach 35,6 x 18 mm z pełnym wyświetlaniem ikon zapewnia przejrzystość odczytów w każdych warunkach oświetleniowych.

Zgodność z Normami

Miernik EMC UT 202 został zaprojektowany zgodnie z rygorystycznymi standardami bezpieczeństwa dla przyrządów pomiarowych. Konstrukcja urządzenia zapewnia odpowiednią izolację i ochronę użytkownika podczas pracy z napięciami zmiennymi AC oraz stałymi DC do poziomu 600V. Wykorzystanie wysokiej jakości materiałów obudowy przekłada się na trwałość mechaniczną i odporność na typowe zanieczyszczenia występujące w środowisku przemysłowym.

Zastosowanie

Dzięki szerokiemu spektrum mierzonych parametrów, miernik znajduje zastosowanie w wielu obszarach branży elektro-technicznej:

• Diagnostyka instalacji budynkowych: Pomiar prądu obciążenia bez konieczności rozwierania obwodów.
• Serwis maszyn i urządzeń: Pomiar rezystancji w zakresie od 200 Ω do 20 MΩ pozwala na szybką weryfikację stanu uzwojeń silników czy grzałek.
• Ciepłownictwo i HVAC: Zintegrowana funkcja pomiaru temperatury w szerokim zakresie od -40°C do +1000°C umożliwia kontrolę pracy układów chłodniczych i grzewczych.
• Elektronika i automatyka: Testowanie diod oraz pomiar napięć DC od 200mV do 600V ułatwia serwisowanie układów sterowania.

Wskazówki Montażowe

Podczas eksploatacji miernika cęgowego EMC UT 202 należy przestrzegać kluczowych zasad bezpieczeństwa i konserwacji:

• Pomiar prądu: Aby uzyskać poprawny odczyt natężenia prądu AC, należy objąć szczękami tylko jeden przewód fazowy. Objęcie przewodu wielożyłowego (L+N) spowoduje zniesienie się pól magnetycznych i wynik bliski zeru.
• Wymiana baterii: Urządzenie zasilane jest dwiema bateriami 1,5V AAA. Wskaźnik słabej baterii informuje o konieczności ich wymiany, co jest kluczowe dla zachowania dokładności pomiarowej.
• Przechowywanie: Ze względu na precyzyjne mechanizmy szczęk, zaleca się przechowywanie miernika w suchym miejscu, unikając silnych pól elektromagnetycznych, które mogłyby wpłynąć na kalibrację urządzenia.
• Czyszczenie: Obudowę należy czyścić miękką szmatką. Należy unikać rozpuszczalników, które mogłyby uszkodzić gumowaną strukturę rękojeści.

FAQ

1. Czy miernik EMC UT 202 mierzy prąd stały DC za pomocą cęgów?
Nie, model ten dedykowany jest do pomiaru prądu zmiennego AC za pomocą cęgów. Pomiar napięcia DC odbywa się standardowo za pomocą przewodów pomiarowych.

2. Jaki jest maksymalny przekrój przewodu, który zmieści się w szczękach?
Maksymalne rozwarcie szczęk wynosi 28 mm, co pozwala na swobodny pomiar na większości standardowych przewodów instalacyjnych i kabli zasilających o przekrojach stosowanych w budownictwie i przemyśle.

3. Czy urządzenie posiada funkcję automatycznego wyłączania?
Tak, miernik posiada funkcję uśpienia, która aktywuje się po dłuższym czasie bezczynności, co znacząco wydłuża żywotność baterii zasilających.

4. Czy w zestawie znajduje się sonda do pomiaru temperatury?
Urządzenie obsługuje pomiar temperatury w zakresie do +1000°C, co wymaga podłączenia odpowiedniej termopary typu K (należy sprawdzić kompletację zestawu u dystrybutora).
