Miernik cęgowy EMC UT 201 | EMC_UT201 Erko

Opis i Kluczowe Cechy

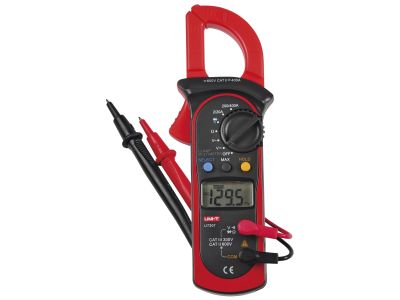

Miernik cęgowy EMC UT 201 marki ERKO to profesjonalne narzędzie diagnostyczne zaprojektowane z myślą o wymagających pracach elektroinstalacyjnych i serwisowych. Urządzenie charakteryzuje się wysoką precyzją pomiarową oraz ergonomiczną konstrukcją. Obudowa miernika została wykończona specjalnym gumopodobnym tworzywem, co gwarantuje pewny chwyt nawet w trudnych warunkach warsztatowych i zapobiega wyślizgiwaniu się urządzenia z dłoni operatora.

• Wszechstronność pomiarowa: Urządzenie umożliwia pomiar prądu zmiennego AC w szerokich zakresach: 2A, 20A, 200A oraz 400A, co pozwala na diagnostykę zarówno małych odbiorników, jak i głównych linii zasilających.
• Pomiary napięcia: Miernik obsługuje napięcie zmienne AC (2V/20V/200V/600V) oraz napięcie stałe DC (od 200mV do 600V), co czyni go uniwersalnym narzędziem w automatyce i energetyce.
• Automatyzacja pracy: Funkcja automatycznej zmiany zakresów pomiarowych znacząco przyspiesza pracę, eliminując konieczność ręcznego dostosowywania parametrów do mierzonego obwodu.
• Zaawansowane funkcje dodatkowe: Wyposażenie w funkcję HOLD pozwala na zamrożenie wyniku na wyświetlaczu o wymiarach 35,6×18 mm, co jest nieocenione w miejscach o ograniczonej widoczności.
• Trwałość i oszczędność: Funkcja uśpienia (Auto Power Off) oraz wskaźnik słabej baterii dbają o optymalne zarządzanie energią dwóch ogniw 1,5V AAA.

Zgodność z Normami

Miernik EMC UT 201 został zaprojektowany zgodnie z rygorystycznymi standardami bezpieczeństwa dla przyrządów pomiarowych. Wysoka impedancja wejściowa dla pomiaru napięcia DC, wynosząca około 10 MΩ, minimalizuje wpływ miernika na pracę badanego układu elektronicznego, zapewniając rzetelność odczytów. Urządzenie spełnia normy bezpieczeństwa wymagane w profesjonalnych instalacjach elektrycznych, co potwierdza jego przydatność w certyfikowanych procesach serwisowych.

Zastosowanie

Miernik cęgowy ERKO znajduje szerokie zastosowanie w codziennej pracy inżynierów i techników:

• Diagnostyka instalacji budynkowych: Pomiar prądu bez konieczności przerywania obwodu dzięki szczękom o maksymalnym rozwarciu 28 mm.
• Utrzymanie ruchu: Kontrola rezystancji w zakresie do 20 MΩ oraz akustyczny test ciągłości obwodu pozwalają na szybkie wykrywanie przerw w okablowaniu i uszkodzeń cewek.
• Elektronika i Automatyka: Testowanie diod oraz precyzyjne pomiary napięcia stałego DC w układach sterowania.
• Serwis maszyn: Monitorowanie obciążeń silników elektrycznych i weryfikacja poprawności zasilania w szafach sterowniczych.

Wskazówki Montażowe

Podczas eksploatacji miernika EMC UT 201 należy przestrzegać kluczowych zasad bezpieczeństwa i konserwacji:

• Pomiar cęgowy: Aby uzyskać prawidłowy wynik pomiaru natężenia prądu AC, należy objąć szczękami tylko jeden przewód fazowy. Objęcie przewodu wielożyłowego (L+N) spowoduje wzajemne znoszenie się pól magnetycznych i wynik bliski zeru.
• Moment pomiaru: Przed przystąpieniem do pomiaru rezystancji lub testu ciągłości należy upewnić się, że badany obwód jest odłączony od źródła zasilania, a kondensatory zostały rozładowane.
• Konserwacja: Regularnie sprawdzaj stan izolacji przewodów pomiarowych dołączonych do zestawu. W przypadku zabrudzenia obudowy, czyść ją suchą szmatką, unikając agresywnych rozpuszczalników, które mogłyby uszkodzić gumowaną powłokę.
• Wymiana baterii: Gdy na wyświetlaczu pojawi się ikona słabej baterii, należy niezwłocznie wymienić ogniwa AAA, aby zachować pełną dokładność pomiarową urządzenia.

FAQ

• Jaki jest maksymalny przekrój przewodu, który zmieści się w cęgach? Maksymalny rozmiar szczęk wynosi 28 mm, co pozwala na swobodny pomiar na większości standardowych przewodów instalacyjnych i kabli zasilających o przekrojach stosowanych w budownictwie i przemyśle.
• Czy miernik posiada sygnalizację dźwiękową? Tak, urządzenie jest wyposażone w akustyczny pomiar ciągłości, co pozwala na szybką weryfikację połączeń bez konieczności patrzenia na wyświetlacz.
• Czy mogę mierzyć prąd stały DC za pomocą cęgów? Model EMC UT 201 dedykowany jest do pomiaru prądu zmiennego AC za pomocą cęgów. Pomiar parametrów DC odbywa się za pomocą przewodów pomiarowych w zakresie napięcia.
• Co oznacza funkcja HOLD? Funkcja HOLD służy do zatrzymania aktualnego odczytu na ekranie. Jest to szczególnie przydatne, gdy dokonujemy pomiaru w trudno dostępnym miejscu, gdzie nie możemy bezpośrednio odczytać wartości w trakcie trzymania miernika na przewodzie.
