Miedziany oplot ekranujący CU 2050, 20-50mm | 61721395 Lapp Kabel

Opis i Kluczowe Cechy

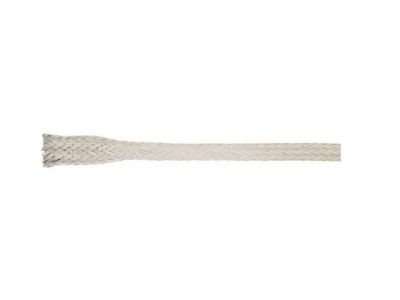

Miedziany oplot ekranujący CU 2050 (symbol 61721395) to elastyczne oplotowanie wykonane z cynowanej miedzi, przeznaczone do ekranowania kabli o średnicy od 20 do 50 mm. Dzięki wysokiej przewodności materiału zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC) oraz może pełnić funkcję taśmy uziemiającej. Szeroki zakres średnic umożliwia dopasowanie do przewodów o różnym przekroju, co zwiększa uniwersalność zastosowania.

• Zakres średnic 20–50 mm: elastyczne dopasowanie do kabli o zróżnicowanej grubości, eliminuje konieczność stosowania wielu rozmiarów oplotu.
• Miedź cynowana: wysoka odporność na korozję i utlenianie, gwarantująca długotrwałe parametry przewodzenia i niezawodne ekranowanie.
• Zgodność z wymogami EMC: skuteczne tłumienie zakłóceń elektromagnetycznych, co chroni wrażliwe urządzenia i zapewnia stabilną pracę instalacji.
• Możliwość zastosowania jako taśma uziemiająca: oplot może pełnić funkcję przewodu uziemiającego w miejscach wymagających ekranowania i potencjału ziemi.
• Uniwersalne zastosowanie: sprawdza się w przemyśle, motoryzacji oraz instalacjach wymagających ochrony przed zakłóceniami.

Zgodność z Normami

Oplot ekranujący CU 2050 został zaprojektowany zgodnie z ogólnymi standardami branży elektrotechnicznej oraz wymogami dotyczącymi kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi. W przypadku konkretnych norm branżowych zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Oplot CU 2050 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ekranowanie kabli sygnałowych lub zasilających, zapewniając ochronę przed zakłóceniami elektromagnetycznymi. Może być także wykorzystywany jako element uziemiający w instalacjach przemysłowych i motoryzacyjnych.

• Ekranowanie przewodów w szafach sterowniczych i rozdzielnicach, poprawiające odporność EMC całej instalacji.
• Stosowany jako taśma uziemiająca w punktach łączenia ekranów kabli, zapewniający niskoomowe połączenie z ziemią.
• W przemyśle samochodowym – ekranowanie wiązek przewodów w pojazdach, redukujące zakłócenia generowane przez układy zapłonowe i silniki elektryczne.
• Ochrona przewodów w systemach automatyki, telekomunikacji oraz wszelkich aplikacjach wymagających kompatybilności elektromagnetycznej.

Wskazówki Montażowe

Montaż oplotu ekranującego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Oplot należy dobrać do średnicy kabla (20–50 mm) i odpowiednio zacisnąć za pomocą dedykowanych tulejek lub opasek zaciskowych. Moment dokręcania połączeń oraz przekrój przewodów przyłączeniowych powinny być zgodne z dokumentacją techniczną producenta. Należy unikać ostrych zagięć, które mogą uszkodzić splot miedziany.

FAQ

• Jaki jest zakres średnic przewodów, do których pasuje oplot CU 2050? Oplot jest przeznaczony do kabli o średnicy od 20 do 50 mm. Dla przewodów o mniejszej lub większej średnicy zaleca się dobór innego rozmiaru oplotu.
• Czy oplot może być stosowany jako taśma uziemiająca? Tak, dzięki wykonaniu z cynowanej miedzi o wysokiej przewodności może pełnić funkcję elastycznej taśmy uziemiającej, pod warunkiem prawidłowego połączenia z szyną uziemiającą.
• Jaki materiał został użyty do produkcji oplotu? Oplot wykonany jest z miedzi cynowanej, co zapewnia odporność na korozję, utlenianie oraz stabilną przewodność elektryczną przez długi czas eksploatacji.
