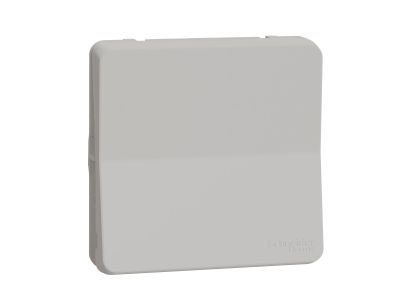

Mechanizm łącznika krzyżowy biały, Mureva | MUR39023 Schneider Electric

Opis i Kluczowe Cechy

Mechanizm łącznika krzyżowego Mureva MUR39023 marki Schneider Electric to element umożliwiający wygodne sterowanie oświetleniem z wielu punktów w obwodzie schodowym. Wykonany z tworzywa termoplastycznego o podwyższonej odporności na promieniowanie UV, zapewnia trwałość nawet w miejscach narażonych na działanie słońca. Dzięki stopniowi ochrony IP55 produkt sprawdza się zarówno w montażu natynkowym, jak i podtynkowym, a kompaktowe wymiary 71 x 71 x 40 mm ułatwiają instalację w standardowych puszkach.

• Stopień ochrony IP55: odporność na kurz i strumienie wody – idealne rozwiązanie do pomieszczeń wilgotnych i stref zewnętrznych (np. tarasy, garaże).
• Odporność na promieniowanie UV: tworzywo termoplastyczne nie żółknie i nie kruszy się pod wpływem długotrwałej ekspozycji na słońce, co gwarantuje estetyczny wygląd przez lata.
• Montaż natynkowy i podtynkowy: uniwersalność instalacji – jeden model sprawdzi się zarówno w nowych budynkach, jak i przy modernizacji istniejących układów.
• Długość izolacji zdejmowanej 13 mm: precyzyjnie określona głębokość zdejmowania izolacji przyspiesza okablowanie i zmniejsza ryzyko błędów montażowych.
• Wymiary 71x71x40 mm: kompaktowa obudowa pasująca do standardowych puszek instalacyjnych, co ułatwia zabudowę w ciasnych przestrzeniach.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i standardami jakości obowiązującymi w branży elektroinstalacyjnej. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Wykorzystanie atestowanych materiałów i rygorystyczne testy zapewniają niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Łącznik krzyżowy MUR39023 stosowany jest w instalacjach, w których oświetlenie lub inne odbiorniki sterowane są z co najmniej trzech miejsc. Stanowi kluczowy element obwodów schodowych (łączonych z łącznikami pojedynczymi i świecznikowymi) oraz układów wymagających zaawansowanej logiki sterowania.

• Sterowanie oświetleniem w korytarzach i długich ciągach komunikacyjnych – możliwość włączania/wyłączania światła z kilku punktów.
• Instalacje na klatkach schodowych – bezpieczne i wygodne zarządzanie światłem bez konieczności powrotu do punktu początkowego.
• Automatyka budynkowa – łącznik krzyżowy może być używany jako element sterujący w prostych układach sekwencyjnych, np. do przełączania trybów pracy.
• Pomieszczenia użytkowe (garaże, warsztaty, piwnice) – wygoda użytkowania przy kilku wejściach bez dodatkowych przekaźników.

Wskazówki Montażowe

Montaż łącznika krzyżowego powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami (min. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Produkt mocuje się w puszce natynkowej lub podtynkowej za pomocą wkrętów (nie dołączonych). Przewody należy odizolować na długości 13 mm i podłączyć zgodnie ze schematem połączeń łącznika krzyżowego (w układzie schodowym wymagane są dwa łączniki pojedyncze i jeden krzyżowy). Po podłączeniu sprawdź poprawność działania przed zaślepieniem obudowy.

FAQ

• Jaki stopień ochrony ma ten łącznik krzyżowy? Produkt posiada stopień ochrony IP55, co oznacza, że jest chroniony przed pyłem (ograniczone wnikanie) oraz przed strugami wody z dowolnego kierunku – nadaje się do stosowania w pomieszczeniach wilgotnych i osłoniętych strefach zewnętrznych.
• Czy mechanizm jest odporny na promieniowanie UV? Tak, zastosowane tworzywo termoplastyczne cechuje się zwiększoną odpornością na promieniowanie UV, dzięki czemu nie ulega przebarwieniom ani degradacji pod wpływem światła słonecznego.
• Jak podłączyć łącznik krzyżowy w instalacji schodowej? Łącznik krzyżowy współpracuje z dwoma łącznikami pojedynczymi – umożliwia załączanie i wyłączanie odbiornika z trzech lub większej liczby miejsc. Schemat podłączenia wymaga czterech zacisków (dwa wejścia i dwa wyjścia). Prace powinien wykonać wykwalifikowany elektryk zgodnie z dokumentacją techniczną.
