Mechanizm gniazda antenowego 2 wyj R-TV/SAT, zakończeniowe Merten | MTN299200 Schneider Electric

Opis i Kluczowe Cechy

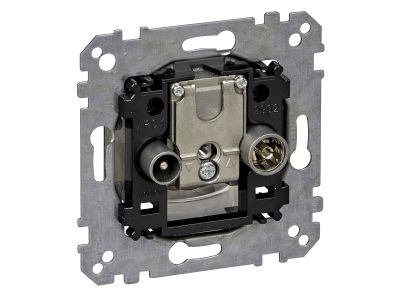

Mechanizm gniazda antenowego Merten MTN299200 to zakończeniowe gniazdo wtykowe przeznaczone do dystrybucji sygnałów radiowo-telewizyjnych oraz satelitarnych. Urządzenie oferuje dwa wyjścia (R-TV/SAT), co umożliwia jednoczesne podłączenie odbiornika TV i tunera satelitarnego lub innego urządzenia w systemie instalacji antenowej. Gniazdo przeznaczone jest do montażu w puszkach instalacyjnych w standardowych systemach osprzętu elektroinstalacyjnego Merten.

• 2 wyjścia R-TV/SAT: zapewniają rozdział sygnału na dwa niezależne tory – telewizyjny i satelitarny – bez konieczności stosowania rozgałęźników zewnętrznych.
• Mechanizm zakończeniowy: przeznaczony do ostatniego gniazda w linii (zakończenie magistrali), co minimalizuje tłumienie sygnału i zachowuje jego jakość.
• Kompatybilność z systemem Merten: pasuje do ramek i puszek instalacyjnych Merten, co ułatwia estetyczny i spójny montaż w rozdzielnicach i ścianach.
• Prosta instalacja: gniazdo wyposażone w zaciski do szybkiego podłączenia przewodów koncentrycznych, bez użycia specjalistycznych narzędzi.
• Przeznaczone do sygnałów do ok. 1 GHz: obsługuje pasmo częstotliwości typowe dla TV, radia oraz satelity (DVB-T, DVB-S), zapewniając stabilną transmisję.

Zgodność z Normami

Mechanizm gniazda antenowego Merten MTN299200 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności w instalacjach telewizyjnych i satelitarnych. Produkt posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Gniazdo antenowe Merten MTN299200 znajduje zastosowanie w domowych i biurowych instalacjach sygnałowych, umożliwiając podłączenie odbiorników TV, radia oraz dekoderów satelitarnych.

• Zakończenie linii sygnałowej w pokoju dziennym lub sypialni z podłączeniem telewizora i tunera satelitarnego.
• Dystrybucja sygnału R-TV/SAT w instalacjach indywidualnych oraz w systemach hotelowych.
• Modernizacja istniejących instalacji antenowych poprzez wymianę gniazda na model z dwoma wyjściami.
• Montaż w puszkach instalacyjnych wraz z ramkami Merten w celu uzyskania estetycznego wykończenia gniazd ściennych.

Wskazówki Montażowe

Montaż gniazda antenowego Merten MTN299200 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (lub równoważnymi w zakresie instalacji teletechnicznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć doprowadzenie sygnału (np. od rozdzielacza antenowego). Gniazdo przeznaczone jest do montażu w puszce instalacyjnej o głębokości min. 40 mm (zgodnie z dokumentacją producenta). Podłączenie przewodu koncentrycznego należy wykonać zgodnie z oznaczeniami na obudowie – nie dotyczy to instalacji elektrycznych wysokiego napięcia. Po zakończeniu prac zaleca się sprawdzenie ciągłości sygnału za pomocą miernika.

FAQ

• Czy gniazdo jest podświetlane? Nie, mechanizm gniazda antenowego Merten MTN299200 nie posiada diod LED ani podświetlenia – jest elementem pasywnym.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje stopnia ochrony IP dla tego modelu. Urządzenie przeznaczone jest do montażu wewnątrz budynków w suchych pomieszczeniach (typowo IP20 dla aparatury instalacyjnej).
• Do czego służy wyjście "SAT" – czy można je wykorzystać do sygnału z anteny naziemnej? Wyjście SAT przeznaczone jest do sygnału z konwertera satelitarnego (pasmo ok. 950–2150 MHz). Do sygnału telewizji naziemnej (DVB-T) należy używać wyjścia R-TV. Oba wyjścia są odseparowane wewnętrznie.
