blok blokujący, mechaniczny, AC/DC230V do styczników silnikowych, S0 | 3RT2926-3AP31 Siemens

Alternatywny kod produktu: 3RT29263AP31

Opis i Kluczowe Cechy

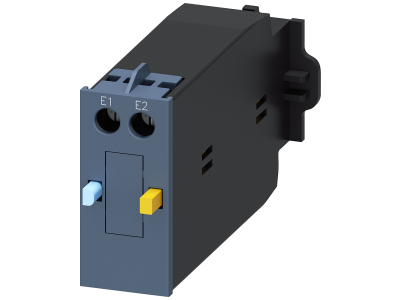

Blok blokujący mechaniczny AC/DC 230 V 3RT2926-3AP31 firmy Siemens z rodziny SIRIUS to akcesorium przeznaczone do styczników silnikowych w rozmiarze S0. Urządzenie służy do mechanicznego blokowania zmian stanów przełączenia, co eliminuje ryzyko równoczesnego załączenia dwóch styczników i wynikających z tego zwarć. Napięcie cewki 230 V AC/DC pozwala na sterowanie blokadą w typowych obwodach sterowania.

• Napięcie cewki 230 V AC/DC: Umożliwia bezpośrednie podłączenie do standardowych obwodów sterowania bez konieczności stosowania dodatkowych transformatorów.
• Mechaniczne blokowanie zmian stanów: Skutecznie zapobiega jednoczesnemu załączeniu dwóch styczników, zwiększając bezpieczeństwo instalacji.
• Dedykowany do styczników silnikowych S0 (SIRIUS): Idealne dopasowanie mechaniczne i funkcjonalne do kompaktowych styczników serii 3RT20/21.
• Prosty montaż na stycznikach: Konstrukcja modułowa pozwala na szybkie i pewne zamocowanie bez użycia specjalistycznych narzędzi.
• Solidna obudowa izolacyjna: Odporna na uszkodzenia mechaniczne, zapewnia trwałość w warunkach przemysłowych.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Blok blokujący mechaniczny 3RT2926-3AP31 stosuje się wszędzie tam, gdzie wymagane jest wykluczenie możliwości jednoczesnego załączenia dwóch styczników. Typowe scenariusze wykorzystania:

• Sterowanie rewersyjne silników (np. zmiana kierunku obrotów) – blokada uniemożliwia załączenie styczników kierunku prawego i lewego w tym samym czasie.
• Przełączanie źródeł zasilania (sieć / agregat) – zabezpiecza przed zwarciem przy równoczesnym podaniu napięcia z dwóch źródeł.
• Zabezpieczenie układów przełączania gwiazda/trójkąt – zapobiega przypadkowemu załączeniu stycznika gwiazdy i trójkąta jednocześnie.
• Automatyka budynkowa i przemysłowa – wszelkie aplikacje wymagające mechanicznej blokady styczników silnikowych.

Wskazówki Montażowe

Montaż i podłączenie bloku blokującego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całej instalacji. Blokadę montuje się na stycznikach w rozmiarze S0 zgodnie z instrukcją producenta. Należy pamiętać o odpowiednim doborze przekroju przewodów do prądu cewki (zwykle 0,5–1,5 mm²) oraz o dokręceniu zacisków momentem podanym w dokumentacji technicznej. Urządzenie przeznaczone do montażu na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy.

FAQ

• Czy blok blokujący ma podświetlenie LED? Nie, jest to urządzenie czysto mechaniczne (z siłownikiem elektromagnetycznym) – nie zawiera elementów sygnalizacji świetlnej. Stan blokady można ocenić wizualnie lub za pomocą dodatkowych styków pomocniczych styczników.
• Jaki jest stopień ochrony tego bloku? Producent nie podaje konkretnego stopnia IP dla tego akcesorium. Podczas montażu w rozdzielnicy należy zapewnić ochronę przed dotykiem i ciałami stałymi na poziomie co najmniej IP20, zgodnie z wymaganiami norm dla rozdzielnic niskiego napięcia.
• Czy blokadę można stosować z dowolnymi stycznikami S0? Tak, jest dedykowana do styczników silnikowych SIRIUS S0 (np. 3RT20, 3RT21). Przed montażem należy sprawdzić zgodność mechaniczną z konkretnym modelem stycznika.
