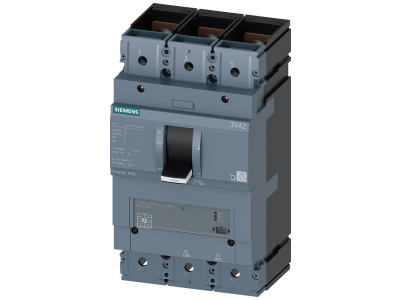

Wyłączniki IEC, Frame 630, 630 A, 3-bieg., 55 kA, ETU3, ELISA, przyłącze płaskie śrubowe | 3VA2463-5HK32-0AA0 Siemens

Alternatywny kod produktu: 3VA24635HK320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA2463-5HK32-0AA0 z ramy 630 A to urządzenie o prądzie znamionowym 630 A i zdolności wyłączania 55 kA przy 415 V AC, zapewniające skuteczną ochronę instalacji przed przetężeniami. Wyposażony w elektroniczny wyzwalacz nadprądowy ETU340 ELISA LI (ochrona od przeciążeń i zwarć), wyłącznik pozwala na precyzyjną regulację parametrów pracy. Zintegrowany wyświetlacz ułatwia odczyt wartości pomiarowych, a opcjonalne moduły komunikacyjne umożliwiają włączenie go w systemy automatyki budynkowej. Przyłącze płaskie śrubowe upraszcza instalację.

• Prąd znamionowy I_n = 630 A: Gwarantuje bezpieczną pracę w głównych obwodach rozdzielczych o wysokim poborze mocy, eliminując ryzyko przeciążenia styków.
• Zdolność wyłączania I_cu = 55 kA przy 415 V AC: Skutecznie przerywa prądy zwarciowe w instalacjach przemysłowych, chroniąc urządzenia i przewody przed uszkodzeniem termicznym i dynamicznym.
• Elektroniczny wyzwalacz ETU340 ELISA LI: Umożliwia regulację prądu przeciążeniowego I_r w zakresie 250…630 A oraz ustawienie progu zwarciowego I_i = 9 × I_n, co pozwala dostosować charakterystykę do konkretnych potrzeb sieci.
• Zintegrowany wyświetlacz i funkcja pomiarowa: Umożliwia bieżący podgląd prądów i napięć, ułatwiając diagnostykę i optymalizację pracy instalacji.
• Opcjonalna komunikacja (Modbus TCP/RTU, PROFINET, PROFIBUS): Pozwala na zdalne monitorowanie i sterowanie wyłącznikiem w systemie BMS lub SCADA, zwiększając efektywność zarządzania energią.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych IEC dla wyłączników kompaktowych oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami niskonapięciową i EMC.

Zastosowanie

Wyłącznik kompaktowy 3VA2463-5HK32-0AA0 dedykowany jest do ochrony instalacji przemysłowych oraz obiektów infrastruktury, gdzie wymagana jest wysoka zdolność wyłączania i elastyczność konfiguracji.

• Ochrona głównych szaf zasilających w halach produkcyjnych, centrach danych i budynkach użyteczności publicznej.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w systemach dystrybucji energii przemysłowej.
• Ochrona linii kablowych, transformatorów i innych odbiorników o dużym poborze mocy w instalacjach do 690 V AC.
• Integracja z systemami automatyki (BMS, SCADA) dzięki opcjonalnym modułom komunikacyjnym.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Wyłącznik przeznaczony jest do montażu stałego lub wtykowego/wysuwanego zgodnie z dokumentacją producenta. Przyłącze płaskie śrubowe wymaga dokręcenia momentem podanym w karcie katalogowej. Przekroje przewodów należy dobrać do prądu znamionowego 630 A oraz spodziewanego prądu zwarciowego, uwzględniając warunki chłodzenia.

FAQ

• Jaki jest zakres regulacji wyzwalacza przeciążeniowego I_r? I_r można ustawić w zakresie od 250 A do 630 A, co pozwala dopasować ochronę do rzeczywistego obciążenia instalacji.
• Czy wyłącznik jest wyposażony w wyświetlacz? Tak, posiada zintegrowany wyświetlacz umożliwiający odczyt wartości prądów, napięć i innych parametrów pomiarowych.
• Jakie opcje komunikacji są dostępne dla tego modelu? Opcjonalnie można zastosować moduły komunikacyjne obsługujące Modbus TCP, Modbus RTU, PROFINET lub PROFIBUS, co umożliwia włączenie wyłącznika w sieć automatyki.
