Wyłączniki IEC, Frame 400, 320 A, 3-bieg., 70 kA, TM, AM, przyłącze płaskie śrubowe | 3VA1332-6MH32-0AA0 Siemens

Alternatywny kod produktu: 3VA13326MH320AA0

Opis i Kluczowe Cechy

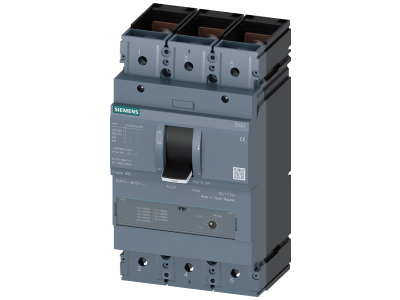

Wyłącznik kompaktowy IEC Frame 400 (symbol 3VA1332-6MH32-0AA0) o prądzie znamionowym 320A i trójbiegunową konstrukcją to wysokowydajne zabezpieczenie dla instalacji przemysłowych i infrastruktury. Przystosowany do pracy przy napięciu 415V AC, charakteryzuje się klasą zdolności zwarciowej 70kA, co gwarantuje pewne odcięcie zasilania w warunkach zwarcia. Wyposażony w przyłącza płaskie śrubowe, ułatwiające montaż i konserwację.

• Trójbiegunowa konstrukcja: Zapewnia ochronę wszystkich faz w układach trójfazowych, minimalizując ryzyko awarii spowodowanej zwarciem międzyfazowym.
• Prąd znamionowy 320A: Przeznaczony do zabezpieczania obwodów o wysokim poborze mocy, takich jak silniki, rozruszniki i duże odbiorniki przemysłowe.
• Klasa zdolności zwarciowej 70kA przy 415V: Zapewnia skuteczną ochronę przed zwarciami o wysokiej energii, chroniąc instalację przed uszkodzeniami.
• Przyłącza płaskie śrubowe: Ułatwiają szybki i pewny montaż kabli o dużych przekrojach, eliminując konieczność stosowania dodatkowych złącz.
• Zwarta budowa: Oszczędność miejsca w szafach rozdzielczych i łatwość montażu w systemach modułowych.

Zgodność z Normami

Wyłącznik kompaktowy spełnia wymagania normy IEC 60947-2, która określa wymagania dla wyłączników niskiego napięcia, w tym ich zdolności zwarciowych i odporności na zwarcia. Posiada również oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik kompaktowy Frame 400 znajduje szerokie zastosowanie w instalacjach przemysłowych i energetycznych, gdzie wymagana jest niezawodna ochrona obwodów przed zwarciami i przeciążeniami.

• Ochrona silników elektrycznych i układów napędowych w przemyśle ciężkim, maszynach budowlanych i urządzeniach przemysłowych.
• Zabezpieczenie rozdzielnic i szaf sterowniczych w obiektach przemysłowych, takich jak hale produkcyjne, zakłady chemiczne i elektrownie.
• Stosowanie w infrastrukturze krytycznej, np. stacjach elektroenergetycznych, centrach danych i systemach zasilania awaryjnego.
• Wykorzystanie w systemach automatyki przemysłowej, gdzie wymagana jest szybka reakcja na zwarcia i przeciążenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że prąd znamionowy i zdolność zwarciowa wyłącznika są zgodne z parametrami chronionego obwodu. Przyłącza płaskie śrubowe należy dokręcić zgodnie z zalecanym momentem obrotowym, aby zapewnić pewny kontakt elektryczny i uniknąć przegrzewania się złączy. Po montażu przeprowadzić testy działania, weryfikując prawidłowe działanie mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik posiada wbudowane zabezpieczenie przeciążeniowe? Tak, wyposażony jest w termomagnetyczny wyzwalacz przeciążeniowy, który reaguje na przeciążenia i zwarcia.
• Jaka jest zdolność zwarciowa wyłącznika? Wyłącznik charakteryzuje się klasą zdolności zwarciowej 70kA przy napięciu 415V AC, co oznacza, że może wyłączyć prąd zwarciowy o maksymalnej wartości 70kA.
• Czy wyłącznik można stosować w układach trójfazowych? Tak, konstrukcja trójbiegunowa zapewnia ochronę wszystkich trzech faz w układzie trójfazowym.
