Wyłączniki IEC, Frame 250, 250 A, 4-bieg., 70 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1225-6GF42-0AA0 Siemens

Alternatywny kod produktu: 3VA12256GF420AA0

Opis i Kluczowe Cechy

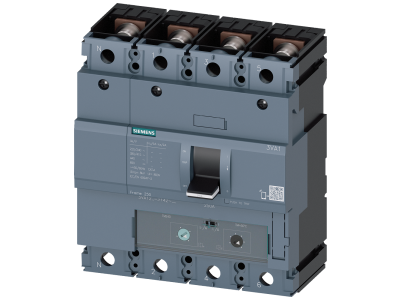

Wyłącznik kompaktowy Siemens 3VA1225-6GF42-0AA0 to czterobiegunowy aparat z serii 3VA1, przeznaczony do ochrony instalacji, rozruszników i silników. Jego znamionowy prąd ciągły In = 250 A pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, a zdolność wyłączania zwarciowego Icu = 70 kA przy 415 V AC gwarantuje skuteczne wyłączenie przy wysokich prądach zwarciowych. Wyzwalacz termomagnetyczny TM240 (ATAM) zapewnia regulowaną ochronę przeciążeniową i zwarciową, a przyłącze płaskie śrubowe ułatwia pewne połączenie przewodów o dużym przekroju.

• Znamionowy prąd ciągły In = 250 A: umożliwia bezpieczną eksploatację w obwodach o znacznym poborze prądu bez ryzyka przeciążenia styków.
• Zdolność wyłączania zwarciowego Icu = 70 kA przy 415 V AC: zapewnia skuteczną ochronę instalacji i odbiorników nawet w przypadku bardzo wysokich prądów zwarciowych.

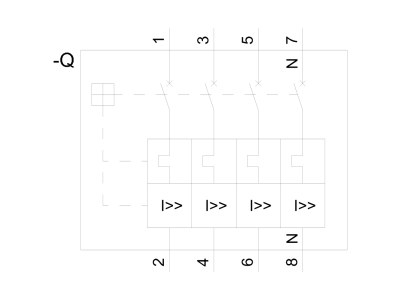

• 4-biegunowa konstrukcja z ochroną przewodu neutralnego 100%: w układach 3-fazowych zabezpiecza zarówno fazy, jak i przewód neutralny, podnosząc poziom bezpieczeństwa.
• Wyzwalacz termomagnetyczny TM240 z regulacją przeciążeniową Ir = 175…250 A: umożliwia precyzyjne dopasowanie progu zadziałania do rzeczywistego obciążenia chronionego obwodu.
• Wyzwalacz zwarciowy Ii = 5…10 × In: pozwala skalować czułość na zwarcia, co jest szczególnie przydatne przy ochronie silników i rozruszników.
• Przyłącze płaskie śrubowe: konstrukcja przystosowana do przewodów o dużym przekroju – gwarantuje trwałe i pewne połączenie w warunkach przemysłowych.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury niskiego napięcia i posiada certyfikat CE. Spełnia wymogi stawiane wyłącznikom ochronnym w instalacjach przemysłowych oraz infrastrukturalnych, zapewniając niezawodną ochronę przed przeciążeniami i zwarciami.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i regulowanym wyzwalaczom wyłącznik 3VA1225-6GF42-0AA0 sprawdza się w wymagających aplikacjach przemysłowych i budynkowych:

• Ochrona silników elektrycznych przed zwarciami i przeciążeniami – idealny jako element układów rozruchowych.
• Zabezpieczenie rozruszników i paneli sterowniczych w instalacjach maszyn i urządzeń.
• Główny wyłącznik ochronny w rozdzielnicach przemysłowych oraz w infrastrukturze budynkowej.
• Ochrona linii kablowych o dużym przekroju w obwodach zasilających odbiorniki o wysokim poborze prądu.

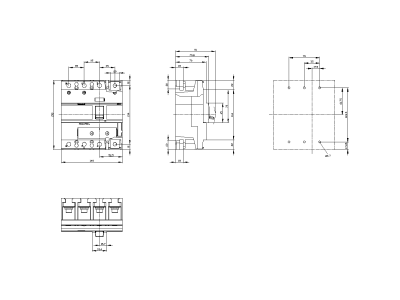

Wskazówki Montażowe

Montaż wyłącznika kompaktowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego (np. na płycie montażowej) – w przypadku montażu na szynie TH35/DIN należy stosować odpowiednie adaptery (jeśli przewidziane przez producenta). Przekrój przewodów należy dobrać do prądu znamionowego 250 A, a moment dokręcania śrub przyłączeniowych stosować zgodnie z dokumentacją techniczną. Przed pierwszym uruchomieniem należy sprawdzić ustawienia wyzwalaczy i dopasować je do charakterystyki chronionego obwodu.

FAQ

• Jaki jest zakres regulacji wyzwalacza przeciążeniowego Ir? Wyzwalacz termomagnetyczny TM240 pozwala na płynną regulację od 175 A do 250 A, co umożliwia optymalne dopasowanie do rzeczywistego obciążenia instalacji.
• Czy wyłącznik chroni przewód neutralny? Tak – model 4-biegunowy zapewnia ochronę przewodu neutralnego w 100%, tzn. wyłącza wszystkie bieguny (w tym N) w przypadku przeciążenia lub zwarcia.
• Jakie jest przyłącze – czy wymaga specjalnych końcówek? Wyłącznik wyposażono w przyłącze płaskie śrubowe, przystosowane do przewodów o dużym przekroju (np. szynowe lub oczkowe końcówki kablowe). Nie wymaga stosowania tulejek, ale zalecane jest użycie końcówek zgodnych z normami dla danego przekroju.
