Wyłączniki IEC, Frame 250, 250 A, 4-bieg., 36 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1225-4GF42-0AA0 Siemens

Alternatywny kod produktu: 3VA12254GF420AA0

Opis i Kluczowe Cechy

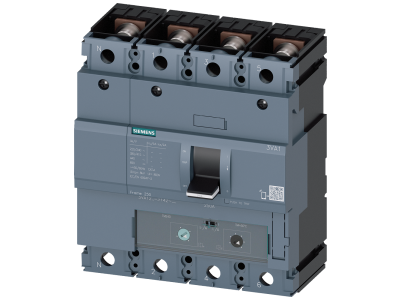

Wyłącznik kompaktowy Siemens z serii 3VA1, symbol 3VA1225-4GF42-0AA0, to 4-biegunowe urządzenie ochronne o prądzie znamionowym 250 A w ramie Frame 250. Dzięki zdolności wyłączania zwarciowego Icu wynoszącej 36 kA przy 415 V AC zapewnia pewne odcięcie obwodu w warunkach awaryjnych. Wyposażony w termomagnetyczny wyzwalacz ATAM z regulacją prądu przeciążeniowego Ir (175…250 A) oraz przeciwzwarciowego Ii (5…10 × In), umożliwia precyzyjne dopasowanie charakterystyki ochrony do wymagań instalacji.

• Prąd znamionowy In = 250 A: Gwarantuje bezpieczną pracę w obwodach przemysłowych i infrastrukturalnych o dużym obciążeniu, bez ryzyka przegrzania styków.
• Zdolność wyłączania Icu = 36 kA przy 415 V AC: Skutecznie przerywa prądy zwarciowe o wysokiej wartości, chroniąc przewody i odbiorniki przed uszkodzeniem.
• Regulowany wyzwalacz termiczny Ir (175…250 A): Umożliwia dostosowanie progu przeciążeniowego do aktualnego obciążenia instalacji, zapobiegając zbędnym wyłączeniom przy jednoczesnym zachowaniu pełnej ochrony.
• Regulowany wyzwalacz zwarciowy Ii (5…10 × In): Pozwala na optymalne ustawienie selektywności i czułości zabezpieczenia, minimalizując ryzyko wyłączeń w przypadku zwarć przejściowych.

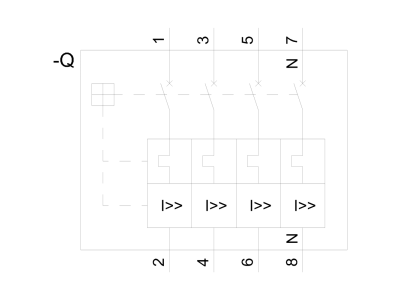

• Ochrona przewodu neutralnego 100%: W pełni zabezpiecza przewód N przed przeciążeniami i zwarciami w układach 4-biegunowych, co jest kluczowe w sieciach z wyższymi harmonicznymi.
• Przyłącze płaskie śrubowe: Zapewnia pewne i trwałe połączenie przewodów o dużym przekroju, upraszczając montaż i gwarantując niską rezystancję styku.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkowany zgodnie z międzynarodowymi standardami dla wyłączników kompaktowych, zapewnia niezawodność w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Wyłącznik kompaktowy 3VA1225 przeznaczony jest do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach o dużym prądzie znamionowym. Sprawdza się szczególnie w aplikacjach wymagających regulowanej charakterystyki wyzwalania.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych i infrastrukturalnych.
• Zabezpieczenie rozruszników silników elektrycznych (funkcja ATAM – ochrona silnika przed zwarciem przy jednoczesnej regulacji przeciążeń).
• Ochrona linii zasilających maszyny i urządzenia produkcyjne o dużym poborze mocy.
• Stosowanie jako wyłącznik główny w układach dystrybucji energii wymagających selektywnej współpracy z innymi zabezpieczeniami.

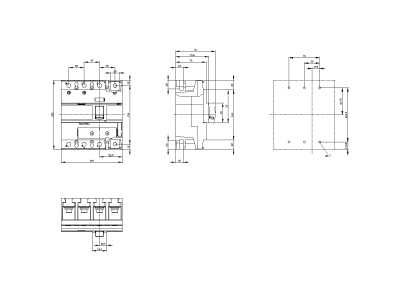

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest rozładowany. Urządzenie montuje się na płycie montażowej lub szynie (szczegóły w dokumentacji producenta). Przyłącze płaskie śrubowe wymaga dokręcenia zalecanym momentem – zawsze stosuj się do instrukcji producenta. Przekrój przewodów dobierz do prądu znamionowego 250 A oraz warunków zwarciowych instalacji. Po montażu sprawdź poprawność ustawień wyzwalacza Ir i Ii zgodnie z projektem.

FAQ

• Jak regulować prąd wyzwalacza termicznego (Ir)? Wyzwalacz ATAM umożliwia płynną regulację Ir w zakresie od 175 A do 250 A za pomocą pokrętła na przedniej ściance wyłącznika. Ustawienie należy dobrać do rzeczywistego obciążenia chronionego obwodu.
• Jaki jest zakres regulacji wyzwalacza zwarciowego (Ii)? Prąd wyzwalania zwarciowego Ii można ustawić w zakresie 5…10 × In (dla In=250 A: 1250…2500 A). Pozwala to na optymalizację selektywności i ochronę przed zbędnymi wyłączeniami.
• Czy wyłącznik zapewnia ochronę przewodu neutralnego? Tak, w wersji 4-biegunowej ochrona przewodu neutralnego wynosi 100%. Oznacza to, że wyzwalacz termiczny i zwarciowy działają również na biegun N, co jest istotne w instalacjach z obciążeniami nieliniowymi.
