Wyłączniki IEC, Frame 250, 200 A, 3-bieg., 70 kA, TM, AM, przyłącze płaskie śrubowe | 3VA1220-6MH32-0AA0 Siemens

Alternatywny kod produktu: 3VA12206MH320AA0

Opis i Kluczowe Cechy

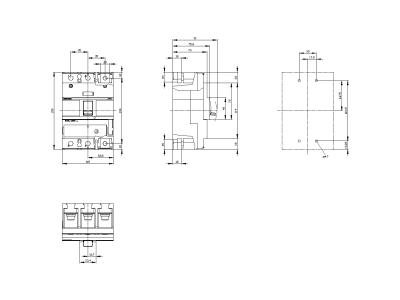

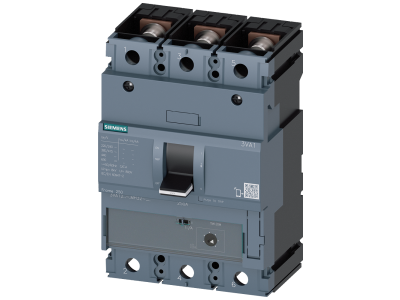

Wyłącznik kompaktowy Siemens 3VA1220-6MH32-0AA0 z serii 3VA1 to trzybiegunowe urządzenie ochronne przeznaczone do zabezpieczania rozruszników i silników przed zwarciami. Prąd znamionowy In = 200 A oraz zdolność wyłączania zwarciowego Icu = 70 kA przy 415 V AC (klasa H) zapewniają skuteczną ochronę w przemysłowych i infrastrukturalnych instalacjach elektrycznych. Wyposażony w termomagnetyczny wyzwalacz ochrony rozrusznika TM120M w konfiguracji AM (bez zabezpieczenia przeciążeniowego) oraz płaskie przyłącze śrubowe, umożliwia łatwe okablowanie w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy In = 200 A: gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, np. przy zabezpieczaniu silników i rozruszników o prądzie znamionowym do 200 A.
• Zdolność wyłączania Icu = 70 kA przy 415 V AC: wysoka skuteczność przerywania prądów zwarciowych minimalizuje ryzyko uszkodzenia chronionych urządzeń i instalacji.

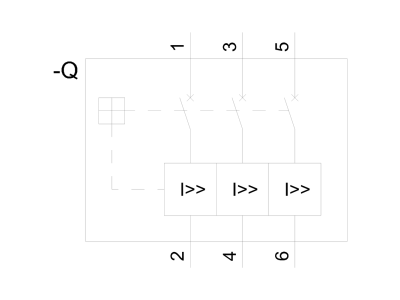

• Wyzwalacz termomagnetyczny TM120M w konfiguracji AM: dedykowany do ochrony rozruszników – wyzwalacz magnetyczny regulowany w zakresie Ii = 6…14 × In, bez zabezpieczenia przeciążeniowego (konieczna współpraca z zewnętrznym przekaźnikiem termicznym).
• Przyłącze płaskie śrubowe: ułatwia podłączenie przewodów o odpowiednim przekroju, zapewniając trwałe i pewne połączenie elektryczne.
• Możliwość montażu stałego oraz techniką wtykową: elastyczność w zabudowie – dopasowanie do konstrukcji rozdzielnicy lub szafy sterowniczej.

Zgodność z Normami

Wyłącznik zaprojektowany zgodnie z wymaganiami norm IEC/EN dla wyłączników kompaktowych stosowanych w instalacjach przemysłowych i infrastrukturze. Produkt posiada oznaczenie CE oraz jest przeznaczony do stosowania w systemach ochrony obwodów zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy 3VA1 znajduje zastosowanie przede wszystkim w zabezpieczaniu rozruszników silników przed zwarciami, gdzie ochrona przeciążeniowa realizowana jest przez zewnętrzne przekaźniki termiczne lub nadrzędne układy sterowania.

• Ochrona zwarciowa rozruszników i styczników w układach napędowych silników elektrycznych.
• Zabezpieczenie obwodów odbiorników przemysłowych o dużym prądzie znamionowym, np. w maszynach, pompach, wentylatorach.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach jako wyłącznik kompaktowy z możliwością rozbudowy o wyposażenie dodatkowe.
• W aplikacjach infrastrukturalnych (np. budynki przemysłowe, stacje transformatorowe) wymagających wyłącznika o wysokiej zdolności zwarciowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed rozpoczęciem prac należy zapoznać się z dokumentacją techniczną producenta. Wyłącznik przeznaczony jest do montażu stałego (na szynie TH35 lub płycie montażowej) lub w systemie wtykowym (w zależności od wybranej konfiguracji). Przekrój przewodów oraz moment dokręcania śrub przyłączeniowych należy dobrać zgodnie z danymi katalogowymi, aby zapewnić trwałe i niskorezystancyjne połączenie. Po zakończeniu instalacji sprawdzić poprawność działania wyzwalacza magnetycznego i nastaw Ii.

FAQ

• Czy wyłącznik 3VA1220-6MH32-0AA0 posiada zabezpieczenie przeciążeniowe? Nie, w konfiguracji AM wyłącznik nie zawiera zabezpieczenia przeciążeniowego. Przeznaczony jest wyłącznie do ochrony zwarciowej rozruszników – ochrona termiczna musi być zapewniona przez zewnętrzny przekaźnik termiczny lub układ pomiarowy.
• Jaki jest zakres regulacji wyzwalacza magnetycznego? Wyzwalacz magnetyczny można regulować w zakresie Ii = 6…14 × In (6…14 × 200 A), co pozwala dopasować wartość wyzwalania do charakterystyki chronionego silnika.
• Czy można go montować w systemie wtykowym? Tak, wyłącznik jest dostępny zarówno w wersji do montażu stałego, jak i do montażu wtykowego – należy wybrać odpowiedni adapter lub podstawę zgodnie z danymi katalogowymi Siemensa.
