Wyłączniki IEC, Frame 250, 200 A, 3-bieg., 55 kA, TM, AM, przyłącze płaskie śrubowe | 3VA1220-5MH32-0AA0 Siemens

Alternatywny kod produktu: 3VA12205MH320AA0

Opis i Kluczowe Cechy

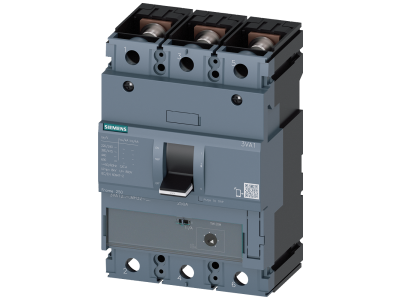

Wyłącznik kompaktowy Siemens 3VA1220-5MH32-0AA0 to 3-biegunowy aparat z serii 3VA1, przeznaczony do ochrony rozruszników silnikowych w instalacjach przemysłowych i infrastrukturze. Prąd znamionowy In = 200 A przy napięciu 415 V AC zapewnia pracę w obwodach o dużym obciążeniu, a zdolność łączeniowa zwarciowa Icu = 55 kA gwarantuje skuteczne wyłączenie nawet w warunkach wysokiego prądu zwarciowego. Wyposażony w wyzwalacz magnetyczny regulowany (AM) o zakresie Ii = 6…14 × In, co umożliwia dopasowanie nastaw do charakterystyki zabezpieczanego odbiornika. Przyłącze wykonano jako płaskie śrubowe.

• Prąd znamionowy In = 200 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków przy zachowaniu odpowiedniego przekroju przewodów.
• Zdolność łączeniowa Icu = 55 kA przy 415 V AC: Zapewnia wytrzymałość na wysokie prądy zwarciowe chroniąc instalację i urządzenia odbiorcze w razie awarii.

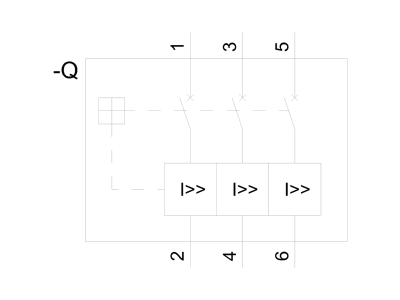

• Wyzwalacz magnetyczny regulowany AM (Ii = 6…14 × In): Pozwala precyzyjnie ustawić próg zadziałania zabezpieczenia zwarciowego, dostosowując go do potrzeb silnika lub rozrusznika.
• Przyłącze płaskie śrubowe: Ułatwia szybkie i pewne podłączenie przewodów o dużym przekroju, typowe dla aparatów w rozdzielnicach głównych.
• Przeznaczony do ochrony rozruszników (silników): Wyłącznik działa jako zabezpieczenie zwarciowe, podczas gdy ochrona przeciążeniowa realizowana jest przez zewnętrzny przekaźnik termiczny w styczniku.

Zgodność z Normami

Wyłącznik zgodny z europejskimi normami dla wyłączników kompaktowych (seria IEC/EN 60947-2). Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do instalacji w rozdzielnicach zgodnie z obowiązującymi przepisami.

Zastosowanie

Wyłącznik kompaktowy 3VA1220 dedykowany jest do ochrony rozruszników silników elektrycznych w układach sterowania napędami. Stosowany tam, gdzie wymagane jest selektywne zabezpieczenie zwarciowe, a ochrona przeciążeniowa jest realizowana oddzielnie.

• Ochrona zwarciowa rozruszników stycznikowych w szafach sterowniczych maszyn przemysłowych.
• Zabezpieczenie obwodów silników w instalacjach pomp, wentylatorów, sprężarek i przenośników.
• Stosowany jako wyłącznik główny w rozdzielnicach zasilających grupy silników w infrastrukturze budynkowej (np. HVAC).
• Element systemu SENTRON firmy Siemens do kompleksowej ochrony w aplikacjach przemysłowych.

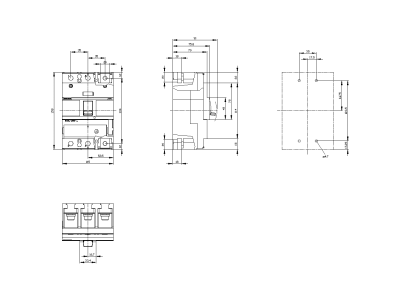

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Wyłącznik przeznaczony jest do montażu stałego (przykręcanego) lub wtykowego na odpowiedniej podstawie. Przyłącze płaskie śrubowe wymaga użycia momentu dokręcającego zgodnego z dokumentacją producenta (nie podano w danych – należy stosować wartości typowe dla przekroju przewodu). Przekrój przewodów dobierz do prądu znamionowego 200 A oraz warunków środowiskowych. Nie stosuj wyłącznika jako jedynego zabezpieczenia przeciążeniowego – wymagany zewnętrzny przekaźnik termiczny.

FAQ

• Czy wyłącznik posiada zabezpieczenie przeciążeniowe? Nie, w wersji 3VA1220-5MH32-0AA0 zastosowano wyzwalacz magnetyczny (AM) bez funkcji przeciążeniowej. Zabezpieczenie termiczne musi być zapewnione przez zewnętrzny przekaźnik, np. w styczniku.
• Jaki jest zakres regulacji wyzwalacza magnetycznego? Ii można nastawić w zakresie od 6 do 14 razy prądu znamionowego In (200 A), czyli od 1200 A do 2800 A (wartości przybliżone).
• Czy wyłącznik można stosować w rozdzielnicach głównych? Tak, dopuszczalny montaż stały lub wtykowy. Zdolność łączeniowa 55 kA przy 415 V AC pozwala na stosowanie w instalacach o dużych prądach zwarciowych.
