Wyłączniki IEC, Frame 250, 160 A, 3-bieg., 55 kA, TM, AM, przyłącze płaskie śrubowe | 3VA1216-5MH32-0AA0 Siemens

Alternatywny kod produktu: 3VA12165MH320AA0

Opis i Kluczowe Cechy

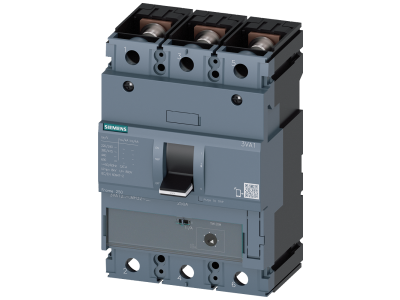

Wyłącznik kompaktowy Siemens 3VA1, oznaczony symbolem 3VA1216-5MH32-0AA0, to trójbiegunowe urządzenie w rozmiarze Frame 250 przeznaczone do ochrony rozruszników i silników przed zwarciem. Prąd znamionowy In wynosi 160 A, a zdolność łączeniowa Icu sięga 55 kA przy 415 V AC, co gwarantuje skuteczne wyłączanie w warunkach awaryjnych. Wyposażono go w wyzwalacz magnetyczny AM o regulowanym progu zadziałania Ii = 7…16 × In. Przyłącze wykonano w technologii płaskiej śrubowej, co zapewnia pewne i trwałe połączenie przewodów.

• Prąd znamionowy In = 160 A: odpowiedni do zabezpieczania obwodów o dużym obciążeniu, np. silników i rozruszników, bez ryzyka przegrzania toru prądowego.
• Zdolność zwarciowa Icu = 55 kA przy 415 V AC (klasa M): wysoka skuteczność wyłączania pozwala na stosowanie w instalacjach o dużych prądach zwarcia.

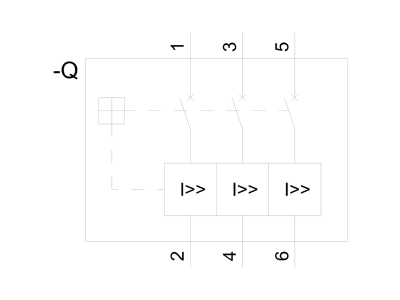

• Wyzwalacz magnetyczny AM z regulacją Ii = 7…16 × In: możliwość dopasowania progu zwarciowego do charakterystyki chronionego odbiornika, co zwiększa selektywność.
• Przyłącze płaskie śrubowe: ułatwia szybki i pewny montaż przewodów, skracając czas instalacji.
• Kompaktowa budowa (Frame 250) i klasa zdolności załączania M: oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiej wydajności łączeniowej.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm międzynarodowych IEC (International Electrotechnical Commission) oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany przez firmę Siemens zgodnie z rygorystycznymi procedurami jakości, zapewnia bezpieczną pracę w warunkach przemysłowych i infrastrukturalnych.

Zastosowanie

Wyłącznik kompaktowy 3VA1216-5MH32-0AA0 został opracowany jako element ochrony rozruszników i silników w systemach SENTRON. Sprawdza się w wymagających aplikacjach wymagających niezawodnego zabezpieczenia zwarciowego.

• Ochrona rozruszników silnikowych w szafach sterowniczych i rozdzielnicach głównych.
• Zabezpieczenie zwarciowe obwodów silnikowych w przemyśle (maszyny, linie produkcyjne).
• Stosowanie w infrastrukturze budynkowej (wentylacja, pompy, windy) jako element wyłącznika głównego.
• Integracja z systemami automatyki dzięki możliwości montażu wyposażenia dodatkowego (jednolita platforma serii 3VA).

Wskazówki Montażowe

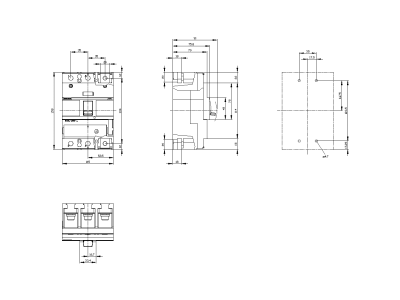

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu stałego (na płycie montażowej) lub techniką wtykową (z odpowiednim adapterem). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Momenty dokręcania przewodów oraz parametry przyłącza płaskiego śrubowego należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do prądu znamionowego In oraz przewidywanego prądu zwarciowego. Nie wolno uruchamiać urządzenia bez prawidłowo dobranego zabezpieczenia przeciążeniowego (zewnętrznego przekaźnika termicznego lub stycznika).

FAQ

• Czy wyłącznik posiada zabezpieczenie przeciążeniowe? Nie. Ten model (z wyzwalaczem AM) jest przeznaczony wyłącznie do ochrony zwarciowej. Ochronę przeciążeniową należy zapewnić oddzielnym przekaźnikiem termicznym lub stycznikiem z przekaźnikiem.
• Jaki jest zakres regulacji wyzwalacza zwarciowego? Próg zadziałania magnetycznego Ii można ustawić w zakresie od 7 do 16 razy prądu znamionowego In (7…16 × In). Pozwala to optymalnie dopasować charakterystykę do rozruchu silnika.
• Czy wyłącznik jest kompatybilny z wyposażeniem dodatkowym innych serii 3VA? Tak. Seria 3VA1 i 3VA2 korzysta z jednolitej platformy wyposażenia dodatkowego (wyzwalacze wzrostowe, sygnalizatory, napędy), co ułatwia rozbudowę i magazynowanie.
