Wyłączniki IEC, Frame 160, 80 A, 4-bieg., 36 kA, TM, FTFM, przyłącze zaciskowe | 3VA1180-4ED46-0AA0 Siemens

Alternatywny kod produktu: 3VA11804ED460AA0

Opis i Kluczowe Cechy

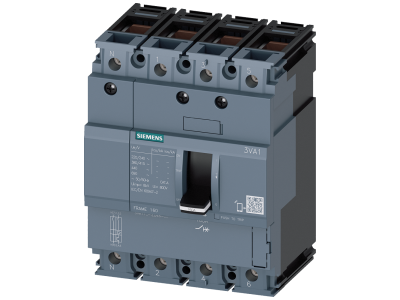

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1180-4ED46-0AA0) z ramą Frame 160, przystosowany do prądu znamionowego 80 A i zdolności wyłączania 36 kA przy 415 V AC (klasa S). Czterobiegunowa konstrukcja (3P+N) z wyzwalaczem termomagnetycznym TM210 o nastawach stałych – prąd przeciążeniowy Ir = 80 A i prąd zwarciowy Ii = 10 × In (800 A). Przewód neutralny w tym modelu nie jest chroniony przez wyzwalacz. Wyłącznik wyposażono w przyłącza zaciskowe, umożliwia montaż stały oraz techniką wtykową. Dzięki modułowej budowie i jednolitemu systemowi wyposażenia dodatkowego sprawdza się w zastosowaniach przemysłowych i infrastrukturalnych, zapewniając skuteczną ochronę urządzeń, rozruszników oraz silników.

• Zdolność wyłączania 36 kA (415 V AC): bezpieczne przerywanie zwarć w obwodach o dużym prądzie zwarcia, minimalizacja ryzyka uszkodzeń instalacji i zagrożenia dla personelu.
• Wyzwalacz termomagnetyczny TM210 (Ir=80 A stałe, Ii=10 × In): precyzyjna ochrona przed przeciążeniem i zwarciem bez konieczności regulacji – stałe nastawy gwarantują powtarzalność działania.

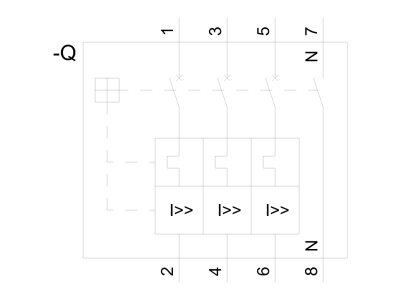

• 4-biegunowa konstrukcja (3P+N) z przewodem neutralnym bez ochrony: elastyczność w układach, gdzie neutral wymaga jedynie przełączania, a nie zabezpieczenia – typowe dla zasilania 3-fazowego z N.
• Modułowe wyposażenie dodatkowe (jedna platforma dla 3VA1 i 3VA2): łatwa rozbudowa o styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe i inne, uproszczone magazynowanie i montaż.
• Możliwość montażu stałego i wtykowego: dostosowanie do różnych typów rozdzielnic – montaż na płycie lub z wykorzystaniem podstawy wtykowej przyspiesza serwis i wymianę.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1 został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi normami dla wyłączników niskiego napięcia. Posiada certyfikat CE oraz spełnia wymagania dyrektyw Unii Europejskiej. Jego parametry (prąd, napięcie, zdolność wyłączania) są potwierdzone badaniami typu.

Zastosowanie

Dzięki wysokiej zdolności wyłączania, stałym nastawom wyzwalacza i kompaktowej budowie wyłącznik 3VA1 znajduje zastosowanie w szerokim spektrum instalacji przemysłowych i infrastrukturalnych.

• Ochrona rozruszników silników elektrycznych – wyłącznik zabezpiecza przed zwarciem, a wyzwalacz termiczny chroni przed przeciążeniem.
• Ochrona głównych obwodów rozdzielnic przemysłowych (szafy sterownicze, rozdzielnice główne) – zdolność 36 kA pozwala na stosowanie w instalacjach o dużym prądzie zwarcia.
• Ochrona linii zasilających urządzenia w infrastrukturze budynkowej (stacje transformatorowe, węzły energetyczne) – Frame 160 z prądem 80 A pokrywa potrzeby średnich odbiorów.
• Jako wyłącznik główny w obwodach z neutralnym przełączanym (3P+N) – bez zabezpieczenia N, co jest akceptowalne w wielu schematach TN-C lub TN-S z odpowiednim projektem.

Wskazówki Montażowe

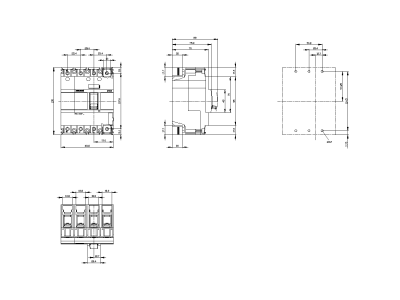

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Wyłącznik przeznaczony jest do montażu na płycie montażowej lub (w wersji wtykowej) na podstawie wtykowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (dla 80 A zalecane min. 25 mm² Cu) oraz wymogami norm. Momenty dokręcania zacisków, typy końcówek oraz dopuszczalne długości odizolowania – według dokumentacji technicznej producenta (Siemens). Przed pierwszym załączeniem należy sprawdzić poprawność połączeń i ustawienia wyzwalacza (nastawy stałe, regulacja nie jest możliwa).

FAQ

• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania zwarciowego Icu wynosi 36 kA przy napięciu 415 V AC (klasa S). Wartość ta dotyczy wszystkich biegunów.
• Czy wyzwalacz można regulować? Nie. Wyłącznik wyposażono w wyzwalacz termomagnetyczny TM210 z nastawami stałymi: prąd przeciążeniowy Ir = 80 A, prąd zwarciowy Ii = 10 × In = 800 A. Nie ma możliwości zmiany tych wartości.
• Czy przewód neutralny jest zabezpieczony? W tym modelu (4-biegunowy) przewód neutralny jest przełączany, ale nie jest chroniony przez wyzwalacz przeciążeniowy ani zwarciowy. Należy to uwzględnić w projekcie instalacji – ochrona N może być zapewniona przez dodatkowy wyłącznik lub odpowiednią konfigurację układu sieci.
