Wyłączniki IEC, Frame 160, 80 A, 4-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1180-3EF42-0AA0 Siemens

Alternatywny kod produktu: 3VA11803EF420AA0

Opis i Kluczowe Cechy

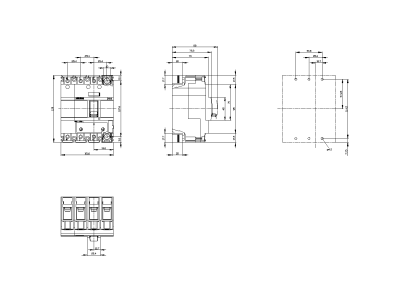

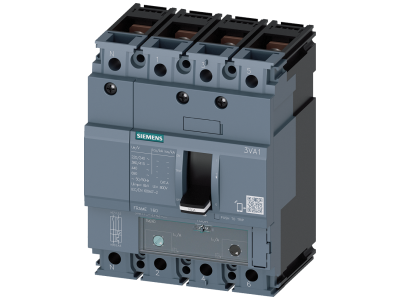

Wyłącznik kompaktowy Siemens 3VA1180-3EF42-0AA0 z serii SENTRON to 4-biegunowe urządzenie ochronne w obudowie Frame 160, przeznaczone do przemysłowych oraz infrastrukturalnych instalacji elektrycznych. Wyposażony w termomagnetyczny wyzwalacz TM240 zapewnia nastawialną ochronę przeciążeniową (Ir = 56…80 A) oraz przeciwzwarciową (Ii = 5…10×In), a jego zdolność łączeniowa Icu = 25 kA przy 415 V AC gwarantuje skuteczne wyłączenie zwarć w sieciach o wysokich prądach. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż w rozdzielnicach.

• Znamionowy prąd roboczy In = 80 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, np. rozruszników silników lub odbiorników przemysłowych.
• Zdolność wyłączania Icu = 25 kA (415 V AC, klasa N): Gwarantuje niezawodne przerywanie prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Nastawialny wyzwalacz termomagnetyczny TM240: Pozwala precyzyjnie dobrać prąd przeciążeniowy (Ir) w zakresie 56–80 A oraz prąd zwarciowy (Ii) od 5 do 10 razy In, co zapewnia optymalną ochronę dla konkretnego odbiornika.

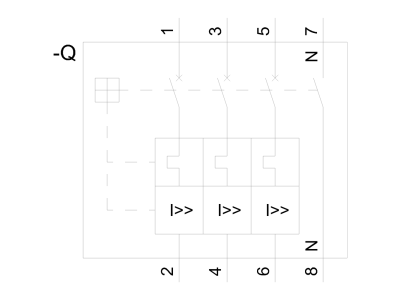

• 4 bieguny (przewód neutralny bez zabezpieczenia): Idealne rozwiązanie do sieci trójfazowych z obciążeniem zrównoważonym, gdzie neutralny jest przerywany, ale nie chroniony – zgodnie z wymaganiami aplikacji.
• Przyłącze płaskie śrubowe: Umożliwia pewne i trwałe podłączenie przewodów o odpowiednim przekroju, skracając czas montażu i zwiększając niezawodność połączeń.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1180 spełnia wymagania międzynarodowych norm IEC dotyczących łączników niskiego napięcia. Produkt posiada certyfikację CE i jest zgodny z dyrektywami Unii Europejskiej. Projektowany i testowany zgodnie z rygorystycznymi standardami Siemensa, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych.

Zastosowanie

Wyłącznik Siemens 3VA1180 znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych, komercyjnych oraz infrastrukturalnych.

• Ochrona rozruszników silników elektrycznych przed zwarciami i przeciążeniami w układach napędowych.
• Zabezpieczenie odbiorników przemysłowych (piece, sprężarki, pompy) w sieciach o dużych prądach roboczych.
• Stosowanie jako wyłącznik główny w rozdzielnicach głównych budynków użyteczności publicznej.
• Ochrona przyłączy kablowych i transformatorów w instalacjach infrastrukturalnych (np. stacje trafo, centra danych).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie oraz upewnij się, że obwód jest pozbawiony zasilania. Urządzenie przeznaczone jest do montażu stałego (np. na płycie montażowej lub szynie – zgodnie z dokumentacją producenta). Przekroje przewodów należy dobrać zgodnie z prądem znamionowym i warunkami środowiskowymi. Momenty dokręcania śrub przyłączy stosuj zgodnie z wytycznymi podanymi w karcie katalogowej produktu.

FAQ

• Jak ustawić prąd przeciążeniowy Ir i zwarciowy Ii w wyzwalaczu TM240? Nastawy reguluje się pokrętłami na froncie wyłącznika. Ir można płynnie ustawić w zakresie 56–80 A, a Ii w przedziale 5–10 × In. Szczegółowe instrukcje znajdują się w dokumentacji technicznej urządzenia.
• Czy wyłącznik nadaje się do ochrony silników (wymagania charakterystyki rozruchu)? Tak, seria 3VA z wyzwalaczem termomagnetycznym TM jest przeznaczona m.in. do ochrony rozruszników silników. Wyzwalacz termiczny wytrzymuje przeciążenia o charakterze rozruchowym, a nastawialny zakres Ir pozwala dopasować ochronę do prądu znamionowego silnika.
• Jaki jest stopień ochrony wyłącznika? W danych produktu nie podano konkretnego IP. Dla wyłączników kompaktowych montowanych w rozdzielnicach typowy stopień ochrony wynosi IP20 (od strony czołowej) – szczegóły należy sprawdzić w karcie katalogowej lub bezpośrednio u producenta.
