Wyłączniki IEC, Frame 160, 63 A, 4-bieg., 70 kA, TM, ATAM, przyłącze zaciskowe | 3VA1163-6GF46-0AA0 Siemens

Alternatywny kod produktu: 3VA11636GF460AA0

Opis i Kluczowe Cechy

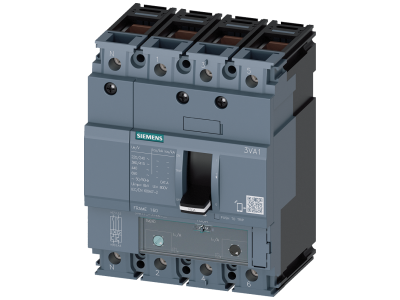

Wyłącznik kompaktowy Siemens 3VA1163-6GF46-0AA0 z serii 3VA1 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 63 A i zdolności wyłączania 70 kA przy 415 V AC. Został zaprojektowany do skutecznej ochrony instalacji przemysłowych i infrastrukturalnych przed skutkami przeciążeń i zwarć. Wyposażony w termomagnetyczny wyzwalacz TM240 oraz moduł ATAM zapewniający 100% ochronę przewodu neutralnego. Obudowa Frame 160 umożliwia montaż stały lub wtykowy, a modułowa konstrukcja ułatwia rozbudowę o akcesoria wewnętrzne.

• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu, np. przy zasilaniu silników lub rozdzielnic głównych.
• Zdolność wyłączania 70 kA przy 415 V AC: Wysoki poziom ochrony w warunkach zwarciowych, minimalizuje ryzyko uszkodzenia instalacji i urządzeń.

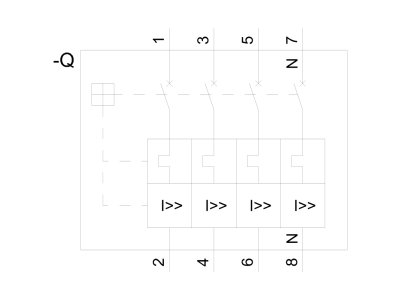

• Czterobiegunowa konstrukcja (4P): Pełna ochrona w obwodach trójfazowych z przewodem neutralnym – każda faza i neutralny są zabezpieczone.
• Wyzwalacz termomagnetyczny TM240: Regulowany prąd zadziałania przeciążeniowego Ir w zakresie 44…63 A oraz nastawialny prąd zwarciowy Ii 5…10×In – elastyczne dopasowanie do charakterystyki odbiornika.
• Moduł ATAM (100% ochrona przewodu neutralnego): Gwarantuje wyłączenie również w przypadku asymetrii obciążenia lub zwarcia w przewodzie N.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1163-6GF46-0AA0 został zaprojektowany zgodnie z wymaganiami norm IEC dla wyłączników kompaktowych (seria IEC 60947). Posiada certyfikat CE, potwierdzający spełnienie obowiązujących dyrektyw Unii Europejskiej.

Zastosowanie

Wyłącznik 3VA1 znajduje zastosowanie w przemysłowych systemach zasilania oraz infrastrukturze budynkowej, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona rozruszników silników elektrycznych przed zwarciem w układach sterowania i napędów.
• Zabezpieczenie obwodów rozdzielczych w rozdzielnicach głównych i podrozdzielniach (zasilanie maszyn, linii produkcyjnych).
• Ochrona kabli i przewodów w instalacjach o dużym prądzie znamionowym (63 A) – redukcja ryzyka pożaru przy przeciążeniu.
• Stosowany w węzłach infrastruktury (np. stacje transformatorowe, sterownie) jako element systemu SENTRON.

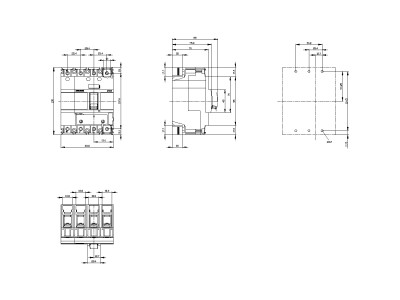

Wskazówki Montażowe

Montaż wyłącznika kompaktowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego (za pomocą śrub) lub wtykowego na płycie montażowej – sposób montażu należy dobrać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączanych do zacisków śrubowych należy dobrać do prądu 63 A oraz warunków zwarciowych. Momenty dokręcania zacisków muszą być zgodne z danymi katalogowymi Siemens. Przed uruchomieniem sprawdzić ustawienia wyzwalacza (Ir, Ii) pod kątem chronionego odbiornika.

FAQ

• Czy wyłącznik posiada regulowany wyzwalacz przeciążeniowy? Tak, wyzwalacz termomagnetyczny TM240 umożliwia nastawę prądu przeciążeniowego Ir w zakresie 44…63 A, co pozwala dopasować charakterystykę do rzeczywistego obciążenia.
• Jaka jest zdolność wyłączania tego modelu? Znamionowa zdolność wyłączania zwarciowego Icu wynosi 70 kA przy napięciu 415 V AC – zapewnia bezpieczne odcięcie prądu nawet w bardzo wysokich zwarciach.
• Czy wyłącznik chroni przewód neutralny? Tak, dzięki modułowi ATAM przewód neutralny jest zabezpieczony w 100% – wyłącznik rozłączy wszystkie bieguny, w tym N, w przypadku zwarcia lub asymetrii.
