Wyłączniki IEC, Frame 160, 63 A, 4-bieg., 36 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1163-4GF42-0AA0 Siemens

Alternatywny kod produktu: 3VA11634GF420AA0

Opis i Kluczowe Cechy

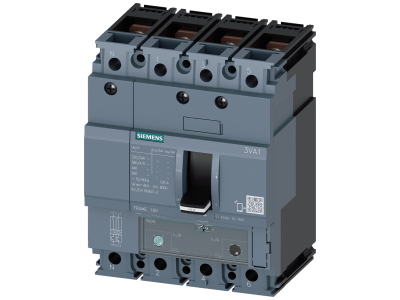

Wyłącznik kompaktowy Siemens 3VA1163-4GF42-0AA0 to 4-biegunowy aparat z ramą Frame 160 o prądzie znamionowym 63 A i zdolności łączeniowej 36 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM oraz ochronę przewodu neutralnego ATAM (100%), zapewnia skuteczną ochronę przeciążeniową i zwarciową w instalacjach przemysłowych i infrastrukturze. Przyłącze płaskie śrubowe ułatwia instalację.

• Prąd znamionowy In 63 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, np. silników czy rozruszników, bez ryzyka przegrzania.
• Zdolność łączeniowa Icu 36 kA przy 415 V AC: Wysoka odporność na prądy zwarciowe, gwarantująca bezpieczne wyłączenie w przypadku awarii.
• Regulowany wyzwalacz termomagnetyczny TM (Ir 44–63 A, Ii 5–10×In): Pozwala na precyzyjne dopasowanie charakterystyki zabezpieczenia do chronionego odbiornika.

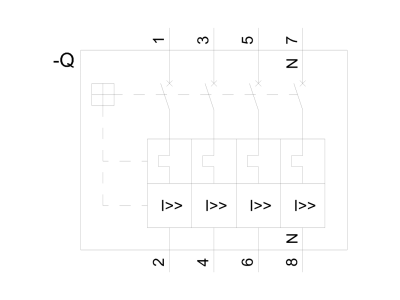

• Ochrona przewodu neutralnego ATAM 100%: Pełne zabezpieczenie przewodu N przy asymetrii obciążenia – zwiększa bezpieczeństwo instalacji.
• Przyłącze płaskie śrubowe: Trwałe i niskorezystancyjne połączenie przewodów, odporne na wibracje i łatwe w serwisie.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z wymaganiami norm IEC dla wyłączników kompaktowych. Posiada certyfikat CE, co potwierdza spełnienie europejskich wymogów bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy 3VA1 przeznaczony jest do ochrony i sterowania w rozdzielnicach przemysłowych oraz infrastrukturze budynkowej.

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem.
• Zabezpieczenie rozruszników i układów sterowania.
• Ochrona odbiorników w szafach sterowniczych w przemyśle.
• Zastosowanie w instalacjach infrastrukturalnych, takich jak stacje transformatorowe czy centrale wentylacyjne.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego na szynie lub płycie montażowej. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 63 A. Momenty dokręcania połączeń śrubowych muszą być zgodne z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik posiada ochronę przewodu neutralnego? Tak, model 3VA1163-4GF42-0AA0 wyposażony jest w moduł ATAM zapewniający 100% ochronę przewodu neutralnego.
• Jak regulować prąd przeciążeniowy? Wyzwalacz termomagnetyczny pozwala na ustawienie prądu przeciążeniowego Ir w zakresie 44–63 A, a prądu zwarciowego Ii w zakresie 5–10×In. Regulacji dokonuje się za pomocą pokręteł na płycie czołowej.
• Jaka jest maksymalna zdolność łączeniowa przy napięciu 415 V? Zdolność łączeniowa zwarciowa Icu wynosi 36 kA przy 415 V AC.
