Wyłączniki IEC, Frame 160, 63 A, 3-bieg., 55 kA, TM, FTFM, przyłącze zaciskowe | 3VA1163-5ED36-0AA0 Siemens

Alternatywny kod produktu: 3VA11635ED360AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1163-5ED36-0AA0 z serii SENTRON to trójbiegunowy aparat ochronny w obudowie Frame 160, przeznaczony do pracy z prądem znamionowym In = 63 A. Dzięki zdolności łączeniowej Icu = 55 kA przy 415 V AC zapewnia skuteczne wyłączanie obwodów w warunkach zwarciowych, chroniąc instalację i podłączone urządzenia. Wyposażony w termomagnetyczny wyzwalacz TM210 z fabrycznie nastawionym progiem przeciążeniowym Ir = 63 A oraz wyzwalaczem zwarciowym Ii = 10 × In, gwarantuje pewną i powtarzalną ochronę bez konieczności dodatkowej regulacji. Przyłącze zaciskowe ułatwia szybki i bezpieczny montaż w szafach sterowniczych.

• Prąd znamionowy In = 63 A: Możliwość pracy w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, idealny do zabezpieczania rozruszników i silników.
• Zdolność łączeniowa Icu = 55 kA przy 415 V AC: Wysoka skuteczność wyłączania prądów zwarciowych, zapewniająca bezpieczeństwo personelu i ciągłość zasilania krytycznych odbiorników.
• Wyzwalacz termomagnetyczny TM210 (Ir = 63 A, Ii = 10 × In): Precyzyjna ochrona przeciążeniowa i zwarciowa z fabrycznie nastawionymi progami – brak konieczności kalibracji, minimalizacja ryzyka błędów montażowych.
• Trzy bieguny (3-bieg.): Ochrona wszystkich faz w sieci trójfazowej, niezbędna w aplikacjach przemysłowych i infrastrukturze.
• Przyłącze zaciskowe (screw terminals): Pewne i trwałe połączenie przewodów o odpowiednim przekroju, kompatybilne z techniką montażu stałego i wtykowego (zgodnie z dokumentacją).

Zgodność z Normami

Wyłącznik kompaktowy 3VA1163-5ED36-0AA0 został zaprojektowany zgodnie z wymaganiami międzynarodowych norm IEC dla wyłączników kompaktowych (IEC 60947-2). Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących dyrektyw Unii Europejskiej. Producent gwarantuje powtarzalność parametrów i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik kompaktowy Siemens 3VA1 przeznaczony jest do ochrony instalacji, rozruszników i silników w zastosowaniach przemysłowych oraz infrastrukturalnych. Dzięki modułowej konstrukcji i szerokiemu zakresowi wyposażenia dodatkowego sprawdza się w różnorodnych układach sterowania.

• Ochrona przewodów i kabli w rozdzielnicach głównych i podrozdzielniach – niezawodne zabezpieczenie przed skutkami przeciążeń i zwarć.
• Ochrona rozruszników silników elektrycznych jako wyłącznik silnikowy (w połączeniu z odpowiednim stycznikiem) – zabezpieczenie przed zwarciem przy dużych prądach rozruchowych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe w szafach sterowniczych – wysoka zdolność łączeniowa minimalizuje ryzyko uszkodzeń.
• W infrastrukturze budynkowej (centra danych, obiekty użyteczności publicznej) – pewna ochrona przy zmiennym obciążeniu i możliwość rozbudowy o moduły dodatkowe.

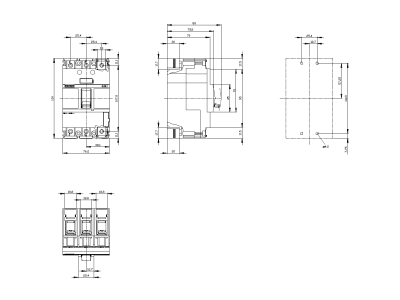

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub przykręcenia do płyty montażowej (w zależności od wariantu – patrz dokumentacja producenta). Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego i obciążalnością długotrwałą. Momenty dokręcania zacisków oraz parametry przyłącza muszą być zgodne z instrukcją dołączoną do wyłącznika. Nie wolno przekraczać maksymalnego momentu dokręcania podanego przez producenta.

FAQ

• Czy wyzwalacz termomagnetyczny TM210 można regulować? Nie. Zarówno próg przeciążeniowy Ir (63 A), jak i prąd wyzwalania zwarciowego Ii (10 × In) są fabrycznie nastawione na stałe. Zapewnia to powtarzalność działania i eliminuje ryzyko przypadkowej zmiany nastaw.
• Jaka jest zdolność łączeniowa wyłącznika przy napięciu 415 V AC? Znamionowa zdolność łączeniowa zwarciowa Icu wynosi 55 kA przy 415 V AC. Wartość ta gwarantuje skuteczne wyłączenie prądów zwarciowych w typowych sieciach przemysłowych.
• Czy wyłącznik nadaje się do ochrony silników? Tak – w konfiguracji z odpowiednim stycznikiem i przekaźnikiem przeciążeniowym pełni funkcję rozruchowego wyłącznika ochronnego zabezpieczającego silnik przed zwarciem. Sam wyłącznik zapewnia ochronę zwarciową, natomiast przeciążeniową – w połączeniu z wyzwalaczem termicznym TM210 (dla silników zaleca się stosowanie dedykowanych wyłączników silnikowych lub odpowiedniego doboru parametrów).
