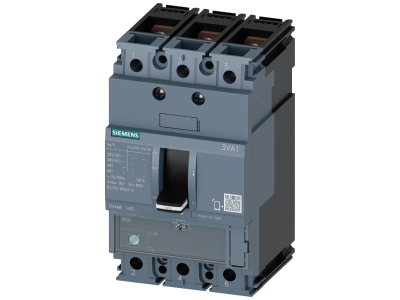

Wyłączniki IEC, Frame 160, 63 A, 3-bieg., 55 kA, TM, ATFM, przyłącze płaskie śrubowe | 3VA1163-5EE32-0AA0 Siemens

Alternatywny kod produktu: 3VA11635EE320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1163-5EE32-0AA0) to urządzenie z serii SENTRON, przeznaczone do ochrony instalacji przemysłowych i rozruszników silników. Model w obudowie Frame 160, 3-biegunowy, o prądzie znamionowym 63 A i zdolności wyłączania Icu = 55 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM z funkcją ATFM oraz przyłącze płaskie śrubowe, zapewnia niezawodną ochronę zwarciową i przeciążeniową w wymagających warunkach pracy.

• Prąd znamionowy In = 63 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność wyłączania Icu = 55 kA przy 415 V AC: Wysoka skuteczność przerywania prądów zwarciowych, minimalizująca ryzyko uszkodzenia instalacji.
• Wyzwalacz termomagnetyczny TM ATFM z regulacją przeciążenia Ir = 44…63 A i zwarciem Ii = 10 × In: Umożliwia precyzyjne dopasowanie do zabezpieczanego odbiornika, łącząc ochronę przeciążeniową i zwarciową w jednym urządzeniu.
• Konstrukcja 3-biegunowa Frame 160: Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicy, ułatwiając integrację z innymi komponentami.
• Przyłącze płaskie śrubowe: Pewne i trwałe połączenie przewodów, upraszczające montaż i zwiększające niezawodność połączeń.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 został zaprojektowany zgodnie z wymaganiami norm międzynarodowych IEC dla wyłączników przemysłowych. Posiada certyfikat CE oraz spełnia dyrektywy niskonapięciowe Unii Europejskiej. Konstrukcja oparta na standardach DIN VDE zapewnia wysokie bezpieczeństwo użytkowania w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki swoim parametrom i wyzwalaczowi termomagnetycznemu wyłącznik 3VA1163-5EE32-0AA0 znajduje zastosowanie przede wszystkim w ochronie urządzeń napędowych oraz obwodów dystrybucyjnych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Ochrona rozruszników silników elektrycznych przed zwarciem i przeciążeniem – jako rozruchowy wyłącznik ochronny.
• Zabezpieczenie obwodów zasilających silniki w maszynach przemysłowych, pompach, wentylatorach i sprężarkach.
• Ochrona przewodów i kabli w instalacjach przemysłowych oraz infrastrukturze budynków (centra danych, szpitale, hale produkcyjne).
• Dystrybucja energii w głównych tablicach rozdzielczych i rozdzielnicach podrzędnych, gdzie wymagana jest wysoka zdolność wyłączania.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się w położeniu stałym (np. na płycie montażowej) lub w podstawie wtykowej – zgodnie z dokumentacją techniczną. Przekrój przewodów dobrać do prądu znamionowego 63 A oraz warunków zwarciowych. Momenty dokręcania śrub przyłączeniowych muszą być zgodne z danymi producenta podanymi w karcie katalogowej. Po zamontowaniu sprawdzić poprawność działania wyzwalacza i nastaw Ir / Ii.

FAQ

• Jakie są zakresy nastaw prądu przeciążeniowego i zwarciowego? Prąd przeciążeniowy Ir można regulować w zakresie 44–63 A. Prąd zwarciowy Ii jest ustawiony fabrycznie na 10 × In, czyli 630 A.
• Jaka jest zdolność wyłączania zwarciowego tego modelu? Znamionowa zdolność wyłączania zwarciowego Icu wynosi 55 kA przy napięciu 415 V AC (klasa M).
• Czy wyłącznik nadaje się do ochrony silników? Tak, model 3VA1163-5EE32-0AA0 z wyzwalaczem termomagnetycznym TM i funkcją ATFM jest przeznaczony jako rozruchowy wyłącznik ochronny silników elektrycznych przed zwarciem.
