Wyłączniki IEC, Frame 160, 63 A, 3-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1163-3EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11633EF320AA0

Opis i Kluczowe Cechy

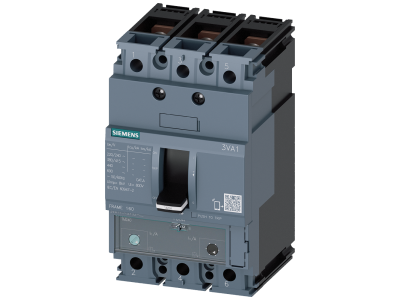

Wyłącznik kompaktowy Siemens 3VA1 z serii SENTRON, symbol 3VA1163-3EF32-0AA0, to trójbiegunowy aparat ochronny w obudowie Frame 160, przeznaczony do ochrony rozruszników i instalacji przemysłowych. Wyposażony w termomagnetyczny wyzwalacz TM i moduł ATAM, oferuje prąd znamionowy In = 63 A z możliwością regulacji zabezpieczenia przeciążeniowego Ir w zakresie 44…63 A oraz przeciwzwarciowego Ii od 5 do 10 × In. Dzięki zdolności wyłączania Icu = 25 kA przy 415 V AC zapewnia skuteczne przerywanie prądów zwarciowych w sieciach o dużym zapotrzebowaniu na niezawodność. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż.

• Prąd znamionowy In = 63 A: Umożliwia bezpieczną pracę w obwodach silnikowych i rozdzielczych o znacznym obciążeniu, eliminując ryzyko przegrzania przewodów.
• Regulowany wyzwalacz przeciążeniowy Ir (44…63 A): Precyzyjne dopasowanie charakterystyki do rzeczywistego obciążenia odbiornika, co zapobiega niepotrzebnym wyłączeniom przy jednoczesnej pełnej ochronie.
• Regulowany prąd zadziałania zwarciowego Ii (5…10 × In): Elastyczne ustawienie selektywności wyłączania umożliwiające współpracę z innymi zabezpieczeniami w instalacji.
• Zdolność wyłączania Icu = 25 kA przy 415 V AC: Gwarantuje pewne przerwanie prądu zwarciowego w warunkach przemysłowych, chroniąc aparaturę i personel.
• Wbudowany moduł ATAM (ochrona rozrusznika): Specjalnie zaprojektowany do zabezpieczania zestyków styczników i silników przed skutkami zwarć – idealne rozwiązanie dla układów sterowania silnikami.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 jest zgodny z wymaganiami norm międzynarodowych IEC oraz posiada certyfikat CE. Producent deklaruje zgodność z aktualnymi dyrektywami Unii Europejskiej, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki regulowanym parametrom i wysokiej zdolności wyłączania, wyłącznik 3VA1 znajduje zastosowanie w szerokim spektrum instalacji przemysłowych i budynkowych – szczególnie tam, gdzie wymagana jest ochrona silników oraz selektywność zabezpieczeń.

• Ochrona rozruszników silnikowych: Zabezpieczenie styczników i samych silników przed zwarciem – moduł ATAM optymalizuje czas wyłączenia, minimalizując ryzyko uszkodzenia elementów łączeniowych.
• Rozdzielnice główne i podrozdzielnice w obiektach przemysłowych: Jako wyłącznik odpływowy lub główne zabezpieczenie linii o prądzie do 63 A.
• Instalacje infrastruktury (szkoły, biurowce, hale produkcyjne): Uniwersalna ochrona przed przeciążeniem i zwarciem w sieciach 400 V AC.
• Systemy automatyki i sterowania maszynami: Możliwość montażu stałego lub wtykowego upraszcza integrację z istniejącymi rozdzielnicami.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na płycie montażowej lub w szafie rozdzielczej – dostępne warianty montażu: stały za pomocą śrub lub technika wtykowa (zgodnie z dokumentacją producenta). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami normy. Moment dokręcania śrub zacisków przyłącza płaskiego śrubowego należy stosować według wartości podanych w instrukcji dołączonej do wyłącznika.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację stanu? Nie – w podstawowej wersji 3VA1163-3EF32-0AA0 nie przewidziano wbudowanego podświetlenia. Ewentualne sygnalizacje (np. wyzwolenia) można uzyskać poprzez zastosowanie akcesoriów pomocniczych (np. styków pomocniczych, wyzwalaczy wzrostowych) – dostępne w ramach modułowego systemu wyposażenia 3VA.
• Jaki jest stopień ochrony obudowy (IP) tego wyłącznika? Producent nie podaje w karcie katalogowej wartości IP dla samego wyłącznika – zazwyczaj stopień ochrony determinuje obudowa rozdzielnicy, w której jest montowany. Dla typowych zastosowań wewnątrz pomieszczeń zaleca się co najmniej IP2X.
• Czy ten wyłącznik może pracować w charakterze łącznika głównego (odłącznika)? Wyłącznik 3VA1 FM (wyposażony w funkcję termomagnetyczną) zapewnia ochronę przed przeciążeniem i zwarciem, ale nie jest przeznaczony do częstego łączenia obwodów w normalnych warunkach roboczych. Do roli łącznika głównego należy stosować odpowiednie odłączniki bezpiecznikowe lub wyłączniki z funkcją izolacyjną.
