Wyłączniki IEC, Frame 160, 40 A, 4-bieg., 36 kA, TM, FTFM, przyłącze płaskie śrubowe | 3VA1140-4GD42-0AA0 Siemens

Alternatywny kod produktu: 3VA11404GD420AA0

Opis i Kluczowe Cechy

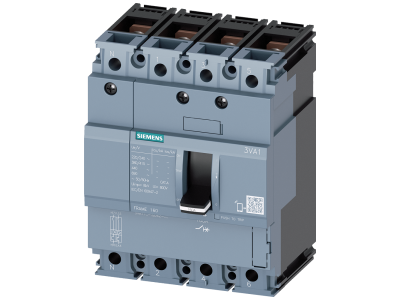

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1140-4GD42-0AA0) to czterobiegunowy aparat ochronny o prądzie znamionowym 40 A, zaprojektowany do ochrony rozruszników i urządzeń w instalacjach przemysłowych. Wyposażony w wyzwalacz termomagnetyczny TM, zapewnia niezawodne zabezpieczenie przed przeciążeniem i zwarciem. Dzięki zdolności łączeniowej Icu = 36 kA przy 415 V AC gwarantuje bezpieczne wyłączenie nawet przy wysokich prądach zwarciowych. Kompaktowa obudowa Frame 160 oraz przyłącze płaskie śrubowe ułatwiają montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy In = 40 A (stały, Ir = 40 A, nastawiony na stałe): Zabezpieczenie przeciążeniowe bez konieczności regulacji – idealne do stałych obciążeń, minimalizuje ryzyko błędnych ustawień.
• Znamionowa zdolność łączeniowa zwarciowa Icu = 36 kA przy 415 V AC: Wysoki poziom bezpieczeństwa w sieciach o dużym potencjale zwarciowym, redukcja ryzyka uszkodzenia instalacji i urządzeń.

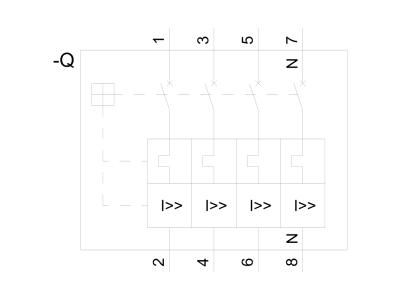

• Konfiguracja 4-biegunowa z ochroną przewodu neutralnego 100% (FTFM): Pełna ochrona wszystkich przewodów, w tym N – kluczowa w systemach TN-S i TN-C-S dla zapewnienia selektywności i bezpieczeństwa.
• Wyzwalacz termomagnetyczny (TM) z zabezpieczeniem przeciwzwarciowym Ii = 10 × In: Szybkie wyłączanie zwarć, ochrona urządzeń i ciągłości zasilania przy zachowaniu selektywności.
• Przyłącze płaskie śrubowe: Pewny, niskorezystancyjny montaż przewodów – redukcja ryzyka poluzowania połączeń i spadek temperatury na złączach.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania międzynarodowych norm IEC/EN dotyczących wyłączników kompaktowych i posiada certyfikację CE. Zapewnia zgodność z obowiązującymi w Unii Europejskiej wymogami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik kompaktowy Siemens 3VA1 jest przeznaczony do ochrony rozruszników silników, urządzeń przemysłowych oraz instalacji infrastrukturalnych jako główne zabezpieczenie przed przeciążeniem i zwarciem.

• Ochrona rozruszników silników i styczników w układach napędowych – zapobiega uszkodzeniom przy przeciążeniach i zwarciach.
• Zabezpieczenie szaf sterowniczych i rozdzielnic w przemyśle i infrastrukturze (np. budynki użyteczności publicznej, zakłady produkcyjne).
• Stosowany jako wyłącznik główny lub odłącznik bezpieczeństwa w instalacjach TN, gwarantujący szybkie wyłączenie w razie awarii.
• Ochrona linii kablowych i odbiorników w systemach dystrybucji energii, zapewniająca selektywność i ciągłość zasilania.

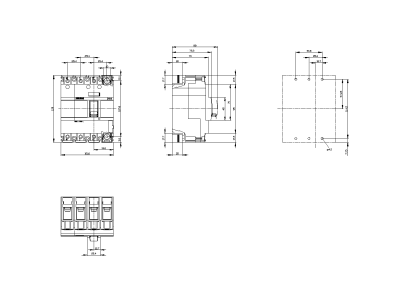

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA1 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 lub na płycie montażowej (montaż stały lub wtykowy). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przewody przyłączeniowe dobierać zgodnie z prądem znamionowym 40 A, a moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączeń i funkcjonowanie aparatu.

FAQ

• Czy wyzwalacz TM można regulować? W tym modelu prąd przeciążeniowy Ir jest nastawiony na stałe na 40 A (100% In), natomiast prąd zwarciowy Ii wynosi 10×In i jest ustawiony fabrycznie. Nie przewidziano regulacji przez użytkownika.
• Jaka jest ochrona przewodu neutralnego? Wyłącznik posiada pełną ochronę przewodu neutralnego (FTFM) – w każdej fazie, również w N, zastosowano wyzwalacz termomagnetyczny, co zapewnia 100% zabezpieczenia przed przeciążeniem i zwarciem.
• Czy można montować wyłącznik w pozycji poziomej? Wyłączniki 3VA1 są przystosowane do montażu w pozycji pionowej. W razie potrzeby montażu w innej orientacji należy skonsultować się z dokumentacją techniczną producenta.
