Wyłączniki IEC, Frame 160, 40 A, 4-bieg., 25 kA, TM, ATAM, przyłącze zaciskowe | 3VA1140-3GF46-0AA0 Siemens

Alternatywny kod produktu: 3VA11403GF460AA0

Opis i Kluczowe Cechy

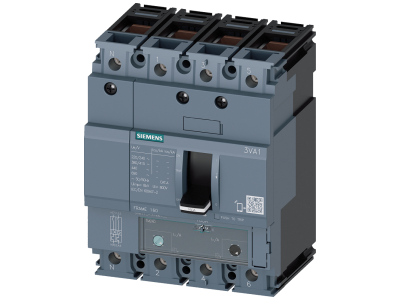

Wyłącznik kompaktowy Siemens 3VA1140-3GF46-0AA0 z serii SENTRON 3VA1 w obudowie Frame 160 to 4-biegunowe urządzenie o prądzie znamionowym In = 40 A i zdolności wyłączania Icu = 25 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM240 z regulacją przeciążeniową i zwarciową, przeznaczony do ochrony rozruszników oraz obwodów odbiorczych w instalacjach przemysłowych i infrastrukturalnych.

• Prąd znamionowy In = 40 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, chroniąc przed przeciążeniami i zwarciami.
• Zdolność wyłączania Icu = 25 kA przy 415 V: Gwarantuje skuteczne wyłączenie w przypadku zwarcia w sieci o wysokim prądzie zwarciowym.
• Wyzwalacz termomagnetyczny TM240 z regulacją przeciążeniową Ir 28–40 A i zwarciową Ii 5–10 × In: Umożliwia dostosowanie charakterystyki wyzwalania do specyficznych wymagań chronionego obwodu.
• 4-biegunowy (4P) z pełną ochroną przewodu neutralnego (ATAM 100%): Zapewnia kompleksową ochronę w układach trójfazowych z przewodem neutralnym, eliminując ryzyko jego przeciążenia.
• Przyłącze zaciskowe (śrubowe): Ułatwia montaż przewodów o odpowiednim przekroju, zapewniając niezawodne połączenie elektryczne.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1140-3GF46-0AA0 jest zaprojektowany zgodnie z wymaganiami norm IEC dla wyłączników niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy 3VA1 jest przeznaczony do ochrony rozruszników silników oraz innych odbiorników w instalacjach przemysłowych i infrastrukturalnych.

• Ochrona silników elektrycznych przed zwarciem w rozdzielnicach sterowniczych.
• Zabezpieczenie obwodów odbiorczych w budynkach użyteczności publicznej i przemysłowych.
• Stosowanie jako główny wyłącznik w rozdzielnicach niskiego napięcia.
• Ochrona przewodu neutralnego w sieciach TN-S, TN-C-S (dzięki wbudowanej ochronie 100% N).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu stałego lub wtykowego – należy postępować zgodnie z instrukcją producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przyłącze zaciskowe wymaga doboru przewodów o przekroju odpowiednim do prądu znamionowego oraz dokręcenia śrub momentem zgodnym z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, w danych technicznych nie przewidziano podświetlenia. Sygnalizacja stanu odbywa się poprzez mechaniczną pozycję dźwigni.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. W standardowych warunkach montażu w rozdzielnicy aparatura modułowa posiada typowo IP20.
• Jaki jest tryb pracy styku (prąd przemienny AC)? Wyłącznik kompaktowy 3VA1 jest przeznaczony do pracy w obwodach prądu przemiennego AC, a jego zdolność wyłączania określona jest dla napięcia 415 V AC.
