Wyłączniki IEC, Frame 160, 40 A, 4-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1140-3GF42-0AA0 Siemens

Alternatywny kod produktu: 3VA11403GF420AA0

Opis i Kluczowe Cechy

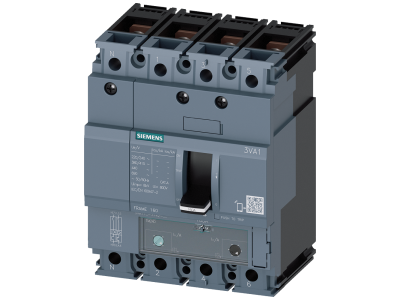

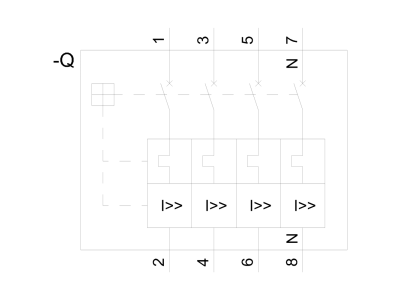

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1140-3GF42-0AA0) w rozmiarze Frame 160, 4-biegunowy, o prądzie znamionowym 40 A i zdolności wyłączania zwarciowego Icu = 25 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz przeciążeniowo-zwarciowy (TM) z regulacją Ir (28…40 A) oraz Ii (5…10 × In), a także w funkcję ATAM do ochrony rozruszników. Przyłącze płaskie śrubowe zapewnia pewny i trwały montaż przewodów. Dzięki kompaktowej konstrukcji i modularnemu wyposażeniu dodatkowemu wyłącznik sprawdza się w zastosowaniach przemysłowych i infrastrukturalnych, zapewniając skuteczną ochronę urządzeń przed przeciążeniami i zwarciami.

• Prąd znamionowy In = 40 A: bezpieczna praca w obwodach o znacznym obciążeniu – idealny do ochrony silników, rozruszników i instalacji odbiorczych.
• Zdolność wyłączania Icu = 25 kA przy 415 V AC: wysoka skuteczność wyłączenia w przypadku zwarć, minimalizująca ryzyko uszkodzenia urządzeń i instalacji.
• Wyzwalacz termomagnetyczny (TM) z regulacją Ir (28…40 A) i Ii (5…10 × In): precyzyjne dopasowanie parametrów zabezpieczenia do charakterystyki obciążenia, zapobiegające zbędnym wyłączeniom i chroniące przed przegrzaniem.
• Ochrona przewodu neutralnego 100%: pełne zabezpieczenie przewodu N w układach 4-biegunowych, co zwiększa bezpieczeństwo w instalacjach z odbiorami jednofazowymi.
• Przyłącze płaskie śrubowe: łatwy i pewny montaż przewodów o dużym przekroju, odporny na wibracje i zapewniający niską rezystancję przejścia.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 zaprojektowano zgodnie z wymaganiami norm IEC (Międzynarodowa Komisja Elektrotechniczna) oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Produkt przeznaczony do stosowania w instalacjach przemysłowych i infrastrukturalnych, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.

Zastosowanie

Dzięki regulowanemu wyzwalaczowi TM i wysokiej zdolności wyłączania, wyłącznik 3VA1 znajduje zastosowanie w układach zasilania silników, rozruszników oraz rozdzielnic głównych. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów.

• Ochrona rozruszników silników elektrycznych przed zwarciami i przeciążeniami (funkcja ATAM).
• Zabezpieczenie odbiorników przemysłowych i infrastrukturalnych (np. pomp, wentylatorów, sprężarek).
• Stosowany jako wyłącznik główny w rozdzielnicach niskiego napięcia do 415 V AC.
• Integracja z systemem SENTRON Siemens jako element ochrony i sterowania w szafach rozdzielczych.

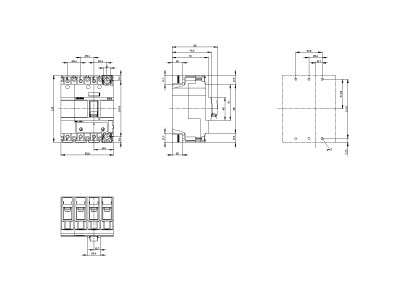

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA1 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie montuje się na stałe (przykręcane do szyny montażowej) lub w technice wtykowej – zgodnie z wytycznymi zawartymi w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego 40 A, a moment dokręcania połączeń śrubowych musi być zgodny z zaleceniami Siemens (w karcie katalogowej). Przed pierwszym uruchomieniem sprawdzić ustawienia wyzwalacza (Ir, Ii) i dostosować do zabezpieczanego odbiornika.

FAQ

• Jakie są zakresy regulacji wyzwalacza termomagnetycznego w tym modelu? Prąd przeciążeniowy Ir można ustawić w zakresie 28…40 A, a prąd zwarciowy Ii w zakresie od 5 do 10 razy prądu znamionowego In (czyli 200…400 A). Regulacja pozwala precyzyjnie dopasować zabezpieczenie do charakterystyki silnika lub rozrusznika.
• Co oznacza skrót ATAM w opisie wyłącznika? ATAM to funkcja ochrony rozrusznika – wyłącznik został zaprojektowany do zabezpieczania obwodów silnikowych, w których stosuje się styczniki, zapewniając skuteczne wyłączenie w razie przeciążenia lub zwarcia bez ryzyka uszkodzenia aparatury łączeniowej.
• Czy wyłącznik chroni przewód neutralny w pełnym zakresie? Tak, model 4-biegunowy zapewnia ochronę przewodu neutralnego w 100%. Oznacza to, że wyłącznik rozłącza wszystkie cztery bieguny (L1, L2, L3, N) w przypadku zadziałania, co jest wymagane m.in. w układach TN-C-S oraz przy odbiorach jednofazowych.
