Wyłączniki IEC, Frame 160, 32 A, 4-bieg., 70 kA, TM, ATAM, przyłącze zaciskowe | 3VA1132-6EF46-0AA0 Siemens

Alternatywny kod produktu: 3VA11326EF460AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 (symbol: 3VA1132-6EF46-0AA0) z serii SENTRON to 4-biegunowe urządzenie ochronne o prądzie znamionowym 32 A i zdolności łączeniowej 70 kA przy 415 V AC (klasa H). Wyposażony w termomagnetyczny wyzwalacz TM240 z regulacją zabezpieczenia przeciążeniowego i zwarciowego. Przeznaczony do ochrony instalacji, rozruszników i silników w zastosowaniach przemysłowych i infrastrukturalnych. Zwarta konstrukcja, przyłącze zaciskowe oraz możliwość montażu stałego i wtykowego ułatwiają integrację w rozdzielnicach.

• Prąd znamionowy In = 32 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc instalację przed przeciążeniem i zwarciem.
• Zdolność łączeniowa Icu = 70 kA przy 415 V AC (klasa H): Gwarantuje niezawodne wyłączenie nawet przy wysokich prądach zwarciowych, minimalizując ryzyko uszkodzenia urządzeń.
• Wyzwalacz termomagnetyczny TM240 z regulacją: Umożliwia dostosowanie zabezpieczenia przeciążeniowego Ir = 22…32 A oraz zwarciowego Ii = 5…10 × In do specyficznych wymagań obwodu.

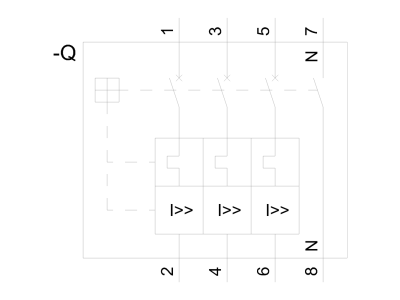

• 4-biegunowa wersja z przewodem neutralnym bez ochrony: Optymalne rozwiązanie dla układów TN, gdzie N nie wymaga wyzwalacza, zachowując kompaktowe wymiary (frame 160).
• Przyłącze zaciskowe i możliwość montażu stałego oraz wtykowego: Zapewnia łatwy i pewny montaż w rozdzielnicach, oszczędzając czas instalacji.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1 zaprojektowano zgodnie z wymaganiami norm IEC dla wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie europejskich standardów bezpieczeństwa.

Zastosowanie

Dzięki wysokiej zdolności zwarciowej i regulowanemu wyzwalaczowi, wyłącznik 3VA1 sprawdza się w różnorodnych obwodach przemysłowych i infrastrukturalnych.

• Ochrona instalacji elektrycznych przed przeciążeniem i zwarciem w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie silników elektrycznych oraz rozruszników (poprzez precyzyjne ustawienie charakterystyki TM240).
• Stosowanie w układach dystrybucji energii w obiektach przemysłowych, komercyjnych i infrastrukturalnych.
• Jako wyłącznik główny w szafach sterowniczych o wysokich wymaganiach zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA1 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub w wersji stałej / wtykowej (zgodnie z wybraną techniką). Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Dla prądu 32 A zalecany minimalny przekrój przewodu to 10 mm² Cu (szczegóły w karcie katalogowej). Zachowaj odpowiednie odstępy izolacyjne i szczeliny wentylacyjne.

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik LED? Nie, wyłącznik 3VA1 nie jest fabrycznie wyposażony w podświetlenie. Stan zadziałania można sygnalizować za pomocą dodatkowych akcesoriów (np. styków pomocniczych, wyzwalaczy wzrostowych).
• Jaki stopień ochrony (IP) ma wyłącznik? Producent nie podaje w danych stopnia ochrony IP samego urządzenia. Standardowo wyłączniki kompaktowe montowane w rozdzielnicach osiągają IP20. Szczegółowe informacje znajdują się w karcie katalogowej.
• Czy wyzwalacz TM240 pozwala na oddzielną regulację przeciążenia i zwarcia? Tak, wyzwalacz termomagnetyczny TM240 umożliwia niezależne ustawienie prądu przeciążeniowego Ir (22…32 A) oraz prądu zwarciowego Ii (5…10 × In). Dzięki temu zabezpieczenie można precyzyjnie dopasować do chronionego obwodu.
