Wyłączniki IEC, Frame 160, 32 A, 4-bieg., 25 kA, TM, ATAM, przyłącze zaciskowe | 3VA1132-3GF46-0AA0 Siemens

Alternatywny kod produktu: 3VA11323GF460AA0

Opis i Kluczowe Cechy

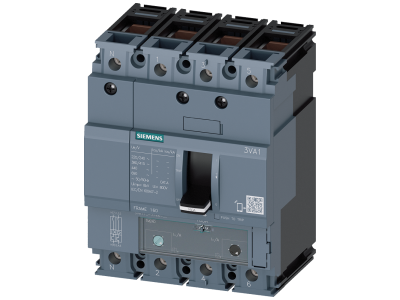

Wyłącznik kompaktowy Siemens 3VA1 o symbolu 3VA1132-3GF46-0AA0 to czterobiegunowy wyłącznik ochronny o znamionowym prądzie roboczym 32 A i zdolności wyłączania zwarciowego Icu=25 kA przy 415 V AC. Zaprojektowany w ramie Frame 160, wyposażony w termomagnetyczny wyzwalacz TM240 z regulacją prądu przeciążeniowego Ir w zakresie 22–32 A oraz zabezpieczeniem zwarciowym Ii=5–10×In. Dzięki przyłączu zaciskowemu i 100% ochronie przewodu neutralnego zapewnia niezawodną ochronę obwodów silnikowych i rozruszników.

• Znamionowy prąd roboczy In=32 A: Gwarantuje bezpieczną pracę przy obciążeniach do 32 A bez ryzyka przegrzania styków.
• Zdolność wyłączania zwarciowego Icu=25 kA przy 415 V AC: Skutecznie przerywa prądy zwarciowe o dużej wartości, chroniąc instalację i odbiorniki.
• Wyzwalacz termomagnetyczny TM240 z regulacją Ir (22–32 A) i Ii (5–10×In): Umożliwia precyzyjne dopasowanie parametrów ochrony do charakterystyki silnika lub instalacji.

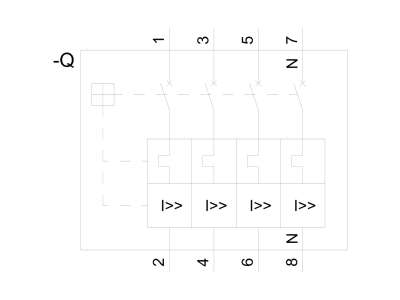

• 4-biegunowa konstrukcja z 100% ochroną przewodu neutralnego: Zapewnia kompletną ochronę wszystkich faz oraz przewodu neutralnego.
• Przyłącze zaciskowe: Ułatwia szybki i pewny montaż przewodów o odpowiednim przekroju, minimalizując ryzyko poluzowania połączeń.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1 spełnia wymagania norm międzynarodowych IEC oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i niezawodności, co gwarantuje jego bezpieczną eksploatację w instalacjach przemysłowych.

Zastosowanie

Dzięki swoim parametrom i konfiguracji, wyłącznik 3VA1132-3GF46-0AA0 znajduje zastosowanie w różnorodnych obwodach elektrycznych:

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem – idealny do układów rozruszników silnikowych.
• Zabezpieczenie rozruszników – jako komponent ochrony rozrusznika w instalacjach przemysłowych.
• Ochrona odbiorników w rozdzielnicach głównych i podrozdzielniach w obiektach infrastrukturalnych.
• Sterowanie i zabezpieczenie obwodów oświetleniowych, grzewczych i innych o znacznym obciążeniu prądowym.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Wyłącznik może być montowany w sposób stały lub wtykowy zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z instrukcją montażu, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy wyłącznik 3VA1 nadaje się do ochrony silników? Tak, wyłącznik został zaprojektowany z myślą o ochronie rozruszników i silników. Posiada wyzwalacz termomagnetyczny TM240 z regulacją prądu przeciążeniowego, co pozwala dopasować parametry do charakterystyki silnika.
• Jak ustawić prąd przeciążeniowy Ir? Prąd Ir można regulować w zakresie 22–32 A. Szczegółowy sposób regulacji opisano w dokumentacji technicznej producenta.
• Czy przewód neutralny jest chroniony? Tak, wersja 4-biegunowa zapewnia 100% ochronę przewodu neutralnego (N), co jest kluczowe w instalacjach z odbiorami jednofazowymi oraz w systemach TN.
