Wyłączniki IEC, Frame 160, 32 A, 3-bieg., 25 kA, TM, FTFM, przyłącze zaciskowe | 3VA1132-3ED36-0AA0 Siemens

Alternatywny kod produktu: 3VA11323ED360AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1132-3ED36-0AA0) z serii SENTRON to 3-biegunowy wyłącznik o prądzie znamionowym 32 A, frame 160. Wyposażony w termomagnetyczny wyzwalacz TM210 z nastawami stałymi (FTFM), zapewnia niezawodną ochronę przeciążeniową i zwarciową. Zdolność łączeniowa Icu = 25 kA przy 415 V AC gwarantuje bezpieczne wyłączanie w przypadku zwarć w sieciach przemysłowych i infrastrukturalnych.

• Prąd znamionowy In = 32 A: Bezpieczna praca w obwodach trójfazowych o umiarkowanym obciążeniu, bez ryzyka przeciążenia styków.
• Zdolność łączeniowa 25 kA (415 V AC): Skuteczne i szybkie wyłączanie prądów zwarciowych, chroniące urządzenia odbiorcze i instalację.
• Wyzwalacz termomagnetyczny TM210 – nastawy stałe (FTFM) Ir=32 A, Ii=10×In: Stała, niezawodna charakterystyka ochrony przeciążeniowej i zwarciowej bez konieczności regulacji; ułatwia konfigurację i eliminuje ryzyko błędnych nastaw.
• Trzy bieguny (3-bieg.): Przeznaczony do zabezpieczania trójfazowych odbiorników, silników, rozruszników oraz linii zasilających.
• Przyłącze zaciskowe: Pewne i łatwe połączenie przewodów – upraszcza montaż i zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 spełnia wymagania norm międzynarodowych IEC dotyczących wyłączników niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt jest przeznaczony do stosowania w instalacjach przemysłowych i komercyjnych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Dzięki kompaktowej budowie, zdolności łączeniowej 25 kA oraz wyzwalaczowi termomagnetycznemu o stałych nastawach, wyłącznik 3VA1132-3ED36-0AA0 znajduje zastosowanie w ochronie silników, rozruszników i rozdzielnic głównych. Jest kluczowym elementem w systemach zasilania maszyn, linii produkcyjnych oraz obiektów infrastrukturalnych.

• Ochrona silników elektrycznych przed przeciążeniem i zwarciem (w konfiguracji ochrony rozrusznika).
• Zabezpieczenie rozruszników silników w szafach sterowniczych i rozdzielnicach przemysłowych.
• Ochrona głównych linii zasilających w rozdzielnicach NN w obiektach przemysłowych i komercyjnych.
• Zastosowanie w instalacjach wymagających niezawodnego wyłączania prądów zwarciowych do 25 kA przy 415 V AC.

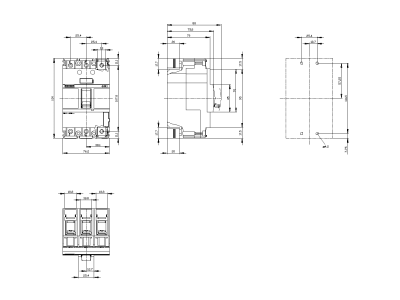

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA1 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Wyłącznik może być montowany w pozycji stałej (na płycie montażowej) lub z wykorzystaniem techniki wtykowej (w zależności od zastosowanego systemu). Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobrać zgodnie z instrukcją fabryczną, aby zapewnić prawidłowy przepływ prądu i uniknąć przegrzewania.

FAQ

• Czy wyzwalacz termiczny jest regulowany? Nie, w modelu 3VA1132-3ED36-0AA0 wyzwalacz termomagnetyczny TM210 ma stałe nastawy prądu przeciążeniowego Ir = 32 A. Ustawienie fabryczne nie wymaga regulacji.
• Jaka jest nastawa wyzwalacza zwarciowego (magnetycznego)? Nastawa magnetyczna wynosi Ii = 10 × In, czyli 320 A, co zapewnia selektywność wyłączania przy stanach zwarciowych.
• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Tak, wyłącznik został zaprojektowany do ochrony rozruszników silników, a w konfiguracji z odpowiednim wyzwalaczem termomagnetycznym skutecznie zabezpiecza silniki przed przeciążeniem i zwarciem.
