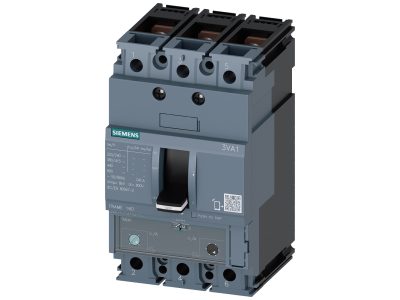

Wyłączniki IEC, Frame 160, 32 A, 3-bieg., 25 kA, TM, ATAM, przyłącze płaskie śrubowe | 3VA1132-3EF32-0AA0 Siemens

Alternatywny kod produktu: 3VA11323EF320AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1 (symbol 3VA1132-3EF32-0AA0) z ramą Frame 160 to zaawansowane urządzenie ochronne przeznaczone do zastosowań przemysłowych i infrastrukturalnych. Jego prąd znamionowy 32 A w połączeniu ze zdolnością wyłączania zwarciowego 25 kA przy 415 V AC gwarantuje niezawodną ochronę instalacji, rozruszników i silników nawet w obwodach o wysokim potencjale zwarciowym. Trzybiegunowa konstrukcja oraz wyzwalacz termomagnetyczny TM240 (z regulacją prądu przeciążeniowego Ir i przeciwzwarciowego Ii) zapewniają precyzyjne dostosowanie parametrów ochrony do konkretnych odbiorników.

• Prąd znamionowy 32 A (In): Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i wyłączeń awaryjnych.
• Zdolność wyłączania zwarciowego 25 kA przy 415 V AC (klasa N): Pewne przerywanie prądów zwarciowych o dużej energii, chroniące aparaturę i personel przed skutkami zwarcia.
• Wyzwalacz termomagnetyczny TM240 z regulacją Ir (22…32 A) i Ii (5…10 × In): Możliwość indywidualnego ustawienia progu przeciążeniowego i zwarciowego, co pozwala optymalnie dopasować ochronę do charakterystyki silnika lub rozrusznika.
• Przyłącze płaskie śrubowe: Ułatwia pewne i trwałe połączenie przewodów o odpowiednim przekroju, skracając czas montażu i zapewniając niską rezystancję styków.
• Wersja 3-biegunowa (3-bieg.): Idealna do zabezpieczania trójfazowych odbiorników (silniki, rozruszniki) w standardowych sieciach 3-fazowych.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Gwarantuje to spełnienie wymogów stawianych aparaturze w obiektach przemysłowych i infrastrukturalnych.

Zastosowanie

Dzięki zwartej konstrukcji, regulowanemu wyzwalaczowi termomagnetycznemu i wysokiej zdolności wyłączania wyłącznik 3VA1132-3EF32-0AA0 znajduje zastosowanie w systemach ochrony silników i rozruszników, a także w głównych rozdzielnicach niskiego napięcia.

• Ochrona rozruszników silników – zabezpieczenie przed zwarciem i przeciążeniem w układach rozruchowych.
• Ochrona pojedynczych silników elektrycznych – precyzyjne dopasowanie nastaw Ir i Ii do prądu znamionowego silnika.
• Zabezpieczenie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w zakładach przemysłowych.
• Stosowanie w infrastrukturze budynków (np. wentylacja, pompy, sprężarki) wymagającej niezawodnej ochrony zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA1 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i zapewnić brak możliwości przypadkowego załączenia. Urządzenie przeznaczone jest do montażu stałego lub techniką wtykową (zgodnie z dokumentacją producenta). Przyłącza płaskie śrubowe należy dokręcać momentem zgodnym z instrukcją, a przekrój przewodów dobrać do prądu znamionowego 32 A oraz warunków zwarciowych. Niezastosowanie się do zaleceń grozi uszkodzeniem sprzętu i porażeniem prądem.

FAQ

• Jak ustawić prąd przeciążeniowy Ir w wyłączniku 3VA1132-3EF32-0AA0? Wyzwalacz termomagnetyczny TM240 umożliwia regulację Ir w zakresie 22…32 A. Należy obrócić pokrętło regulatora na płycie czołowej do wartości odpowiadającej prądowi znamionowemu chronionego odbiornika (np. silnika).
• Jaki jest zakres nastaw prądu zwarciowego Ii? Prąd wyzwalania zwarciowego Ii można ustawić w zakresie od 5 do 10 × prądu znamionowego In (czyli od 160 A do 320 A). Wyższe nastawy zapobiegają wyłączeniom przy rozruchu silnika, niższe zapewniają szybszą reakcję na zwarcia.
• Czy wyłącznik nadaje się do montażu w rozdzielnicach głównych? Tak. Dzięki zdolności wyłączania 25 kA przy 415 V AC i kompaktowej obudowie Frame 160 może być stosowany w rozdzielnicach głównych oraz w systemach rozdzielczych w przemyśle i infrastrukturze.
