Wyłączniki IEC, Frame 160, 25 A, 4-bieg., 70 kA, TM, ATAM, przyłącze zaciskowe | 3VA1125-6EF46-0AA0 Siemens

Alternatywny kod produktu: 3VA11256EF460AA0

Opis i Kluczowe Cechy

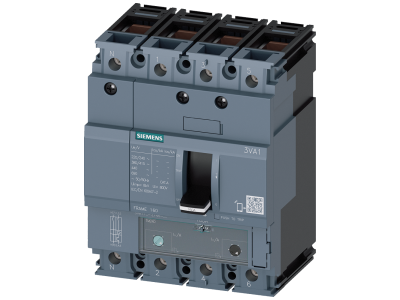

Wyłącznik kompaktowy Siemens 3VA1 o symbolu 3VA1125-6EF46-0AA0, w rozmiarze ramy Frame 160, to 4-biegunowe zabezpieczenie o prądzie znamionowym 25 A i wysokiej zdolności zwarciowej 70 kA przy 415 V AC (klasa H). Wyposażony w termomagnetyczny wyzwalacz TM (ATAM) z regulacją przeciążeniową i zwarciową. Przyłącze zaciskowe ułatwia pewny montaż przewodów. Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o średnim obciążeniu, chroniąc przed przeciążeniem i zwarciem.
• Zdolność zwarciowa Icu = 70 kA przy 415 V AC: Wysoka klasa H gwarantuje skuteczne wyłączenie nawet przy bardzo dużych prądach zwarciowych, zwiększając bezpieczeństwo instalacji.

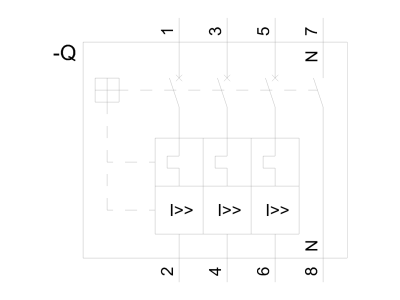

• 4-biegunowa konstrukcja: Umożliwia jednoczesne zabezpieczenie wszystkich faz oraz przewodu neutralnego (N bez ochrony) w sieciach trójfazowych.
• Regulowany wyzwalacz termomagnetyczny TM: Prąd przeciążeniowy Ir regulowany w zakresie 18…25 A, prąd zwarciowy Ii ustawiany w zakresie 6,4…12,8 × In – elastyczne dopasowanie do charakterystyki chronionego obwodu.
• Przyłącze zaciskowe: Ułatwia szybki i pewny montaż przewodów bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Wyłącznik kompaktowy spełnia wymagania odpowiednich norm IEC dla wyłączników kompaktowych oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach przemysłowych i infrastrukturze.

Zastosowanie

Wyłącznik 3VA1 dedykowany jest do ochrony obwodów o dużych wymaganiach zwarciowych, w szczególności w aplikacjach silnikowych i rozrusznikowych.

• Ochrona rozruszników silników elektrycznych przed zwarciem.
• Zabezpieczenie obwodów silnikowych w przemyśle i infrastrukturze.
• Ochrona instalacji dystrybucyjnych w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie jako wyłącznik główny w maszynach i urządzeniach.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 25 A i warunki zwarciowe.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa Icu wynosi 70 kA przy napięciu 415 V AC, co odpowiada klasie H.
• Czy wyzwalacz jest regulowany? Tak, wyzwalacz termomagnetyczny TM umożliwia regulację prądu przeciążeniowego Ir w zakresie 18–25 A oraz prądu zwarciowego Ii w zakresie 6,4–12,8 × In.
• Czy przewód neutralny jest zabezpieczony? W tej wersji wyłącznika przewód neutralny nie jest chroniony (bez wyzwalacza na N). Należy to uwzględnić przy projektowaniu ochrony.
