Wyłączniki IEC, Frame 160, 25 A, 3-bieg., 25 kA, TM, ATFM, przyłącze płaskie śrubowe | 3VA1125-3EE32-0AA0 Siemens

Alternatywny kod produktu: 3VA11253EE320AA0

Opis i Kluczowe Cechy

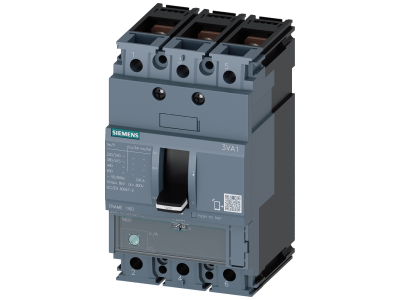

Wyłącznik kompaktowy Siemens 3VA1125-3EE32-0AA0 to trójbiegunowy wyłącznik IEC w ramie Frame 160, zaprojektowany do ochrony rozruszników i silników. Prąd znamionowy 25 A oraz zdolność zwarciowa Icu = 25 kA przy 415 V AC gwarantują skuteczne wyłączanie w razie przeciążenia i zwarcia. Wyposażony w termomagnetyczny wyzwalacz TM220/ATFM z regulowanym prądem przeciążeniowym Ir (18…25 A) i nastawą zwarciową Ii = 12,8 × In, zapewnia precyzyjne dopasowanie zabezpieczenia do odbiornika. Przyłącze płaskie śrubowe ułatwia szybki i pewny montaż przewodów.

• Prąd znamionowy In = 25 A: odpowiedni do obwodów silnikowych i rozruszników o znacznym obciążeniu, zapewnia bezpieczną pracę bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu = 25 kA przy 415 V AC: wysoka pewność wyłączenia w razie zwarcia, chroni urządzenia i instalację przed skutkami prądów zwarciowych.
• Termomagnetyczny wyzwalacz TM220/ATFM: łączy ochronę przeciążeniową (regulacja Ir 18…25 A) i zwarciową (Ii = 12,8 × In = 320 A) w jednym module, eliminując konieczność stosowania oddzielnych przekaźników.
• Regulacja prądu przeciążeniowego Ir: umożliwia dostosowanie zabezpieczenia do rzeczywistego obciążenia silnika, zapobiegając zbędnym wyłączeniom w normalnej pracy.
• Przyłącze płaskie śrubowe: ułatwia podłączenie przewodów o przekroju dobranym do prądu, skraca czas montażu i zapewnia trwałe połączenie elektryczne.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1125 jest zaprojektowany i wyprodukowany zgodnie z wymaganiami norm IEC dla wyłączników kompaktowych (seria IEC 60947). Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących na rynku europejskim.

Zastosowanie

Dzięki kompaktowej budowie i precyzyjnemu wyzwalaczowi termomagnetycznemu, wyłącznik doskonale sprawdza się w aplikacjach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem.

• Ochrona rozruszników silnikowych w aplikacjach przemysłowych – zabezpiecza styki styczników i same silniki przed skutkami zwarć wewnętrznych.
• Zabezpieczenie silników elektrycznych w maszynach, pompach, wentylatorach i innych odbiornikach o charakterze indukcyjnym.
• Główny wyłącznik w rozdzielnicach zasilających grupy odbiorników – zapewnia szybkie odcięcie napięcia w razie awarii.
• Montaż stały lub wtykowy w rozdzielnicach przemysłowych i infrastrukturalnych, gdzie wymagana jest elastyczność konfiguracji.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą przewidzianych otworów. Przyłącze płaskie śrubowe wymaga dokręcenia momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 25 A oraz spodziewanego prądu zwarciowego. Po zamontowaniu sprawdź poprawność działania wyzwalacza poprzez test ręczny (jeśli przewidziany).

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa znamionowa Icu wynosi 25 kA przy napięciu 415 V AC (klasa zdolności załączania N).
• Jaki jest zakres regulacji prądu przeciążeniowego? Prąd nastawczy przeciążenia Ir można regulować w zakresie od 18 A do 25 A, co pozwala dopasować ochronę do rzeczywistego obciążenia silnika.
• Czy wyłącznik jest wyposażony w wyzwalacz termomagnetyczny? Tak, wyłącznik posiada wyzwalacz termomagnetyczny TM220/ATFM. Ochronę zwarciową realizuje nastawa Ii = 12,8 × In (dla In=25 A jest to 320 A).
