Wyłączniki IEC, Frame 160, 160 A, 4-bieg., 55 kA, ETU3, LSI, przyłącze płaskie śrubowe | 3VA2116-5HN42-0AA0 Siemens

Alternatywny kod produktu: 3VA21165HN420AA0

Opis i Kluczowe Cechy

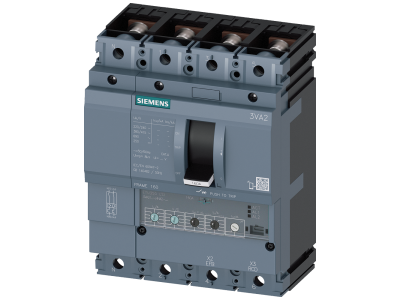

Wyłącznik kompaktowy Siemens 3VA2116-5HN42-0AA0 z serii SENTRON 3VA2 to czterobiegunowe urządzenie ochronne o prądzie znamionowym 160 A, zaprojektowane do ochrony instalacji w zastosowaniach przemysłowych i infrastrukturalnych. Wyposażony w elektroniczny wyzwalacz nadprądowy ETU350 (LSI) oferuje płynną regulację parametrów zwarciowych i przeciążeniowych, a przyłącze płaskie śrubowe ułatwia szybki i pewny montaż. Dzięki zdolności wyłączania 55 kA przy 415 V AC zapewnia skuteczne przerywanie nawet wysokich prądów zwarciowych.

• Prąd znamionowy In = 160 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania i uszkodzenia izolacji.
• Zdolność wyłączania Icu = 55 kA przy 415 V AC (klasa M): Pewność wyłączenia nawet przy ekstremalnych prądach zwarciowych, co chroni urządzenia i personel przed skutkami awarii.
• Elektroniczny wyzwalacz ETU350 (LSI): Umożliwia niezależne nastawianie zabezpieczenia przeciążeniowego Ir (63–160 A), zwarciowego z opóźnieniem Isd (1,5–10 × Ir) oraz bezzwłocznego Ii (10 × In) – precyzyjne dopasowanie do charakterystyki chronionego obwodu.
• Ochrona przewodu neutralnego z nastawami (OFF, 50%, 100%): Elastyczne dostosowanie stopnia zabezpieczenia przewodu N do konfiguracji sieci (np. w układach IT/TN).
• Przyłącze płaskie śrubowe: Ułatwia szybkie i niezawodne podłączenie przewodów bez konieczności stosowania specjalnych narzędzi, skracając czas instalacji.

Zgodność z Normami

Wyłącznik kompaktowy 3VA2116-5HN42-0AA0 został zaprojektowany zgodnie z międzynarodowymi normami IEC dotyczącymi wyłączników niskiego napięcia. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik 3VA2 sprawdzi się wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem, a także elastyczność konfiguracji zabezpieczeń. Idealne rozwiązanie dla:

• Głównych rozdzielnic niskiego napięcia w budynkach przemysłowych i komercyjnych – ochrona linii zasilających i odbiorów zbiorczych.
• Ochrony silników elektrycznych o dużych prądach rozruchowych – płynna regulacja charakterystyki wyzwalania LSI.
• Instalacji z wymaganą ochroną przewodu neutralnego (np. w sieciach IT) – możliwość ustawienia stopnia zabezpieczenia N.
• Systemów dystrybucji energii w infrastrukturze (szpitale, centra danych, zakłady produkcyjne) – wysoka zdolność zwarciowa 55 kA zapewnia ciągłość zasilania.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA2116-5HN42-0AA0 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu stałego lub opcjonalnie w technice wtykowej/wsuwanej (zgodnie z instrukcją producenta). Przyłącze płaskie śrubowe – moment dokręcania oraz dopuszczalny przekrój przewodów należy stosować według danych zawartych w dokumentacji technicznej, aby zapewnić prawidłowy przepływ prądu i uniknąć przegrzania styków.

FAQ

• Jakie są nastawy wyzwalacza ETU350? Wyzwalacz LSI umożliwia regulację: prądu przeciążeniowego Ir (63–160 A), prądu zwarciowego z opóźnieniem Isd (1,5–10 × Ir) oraz bezzwłocznego Ii (10 × In). Pozwala to precyzyjnie dopasować charakterystykę do chronionego odbiornika.
• Czy mogę ustawić ochronę przewodu neutralnego? Tak, w modelu 4-biegunowym dostępne są trzy opcje: wyłączenie ochrony N (OFF) lub zabezpieczenie na poziomie 50% albo 100% prądu fazowego. Dzięki temu można dostosować pracę wyłącznika do rodzaju sieci (np. IT/TN).
• Jaka jest zdolność zwarciowa tego wyłącznika? Dla napięcia 415 V AC prąd znamionowy zwarciowy Icu wynosi 55 kA (klasa M). Oznacza to, że urządzenie bezpiecznie wyłączy zwarcie o takiej wartości bez uszkodzenia.
