Wyłączniki IEC, Frame 160, 160 A, 4-bieg., 55 kA, ETU3, LI, przyłącze płaskie śrubowe | 3VA2116-5HL42-0AA0 Siemens

Alternatywny kod produktu: 3VA21165HL420AA0

Opis i Kluczowe Cechy

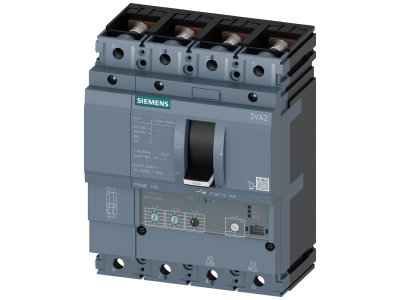

Wyłącznik kompaktowy Siemens 3VA2116-5HL42-0AA0 (Frame 160) to 4-biegunowy wyłącznik ochrony instalacji o prądzie znamionowym 160 A i zdolności łączeniowej 55 kA przy 415 V. Wyposażony w elektroniczny wyzwalacz ETU320 (LI) umożliwia precyzyjną nastawę zabezpieczenia przeciążeniowego (Ir 63–160 A) i zwarciowego (Ii 1,5–10×In). Regulowana ochrona przewodu neutralnego (OFF/50%/100%) zwiększa elastyczność w instalacjach z niesymetrycznymi odbiorami. Przyłącze płaskie śrubowe zapewnia pewny i trwały montaż.

• Prąd znamionowy 160 A i zdolność łączeniowa 55 kA: gwarantują bezpieczną pracę w obwodach o dużym obciążeniu i wysokiej zwarciowości bez ryzyka uszkodzenia urządzeń.

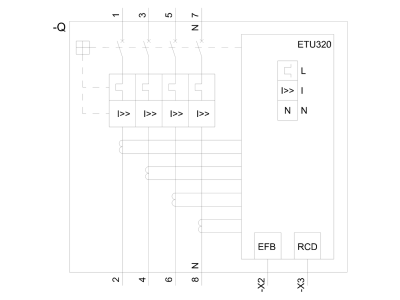

• Elektroniczny wyzwalacz ETU320 (LI): precyzyjna ochrona przed przeciążeniem i zwarciem z możliwością nastawy Ir i Ii w szerokim zakresie, co umożliwia optymalne dopasowanie do charakterystyki obwodu.
• Regulowana ochrona przewodu neutralnego (OFF, 50%, 100%): dostosowanie do wymagań sieci z przewodem N o różnym przekroju, zwiększające bezpieczeństwo i selektywność.
• Przyłącze płaskie śrubowe: umożliwia szybki i pewny montaż przewodów, redukując czas instalacji i zapewniając trwałe połączenie.
• Wielkość ramki Frame 160 z klasą zdolności załączania M: gwarantuje wysoką trwałość mechaniczną i niezawodność w warunkach przemysłowych.

Zgodność z Normami

Wyłącznik kompaktowy 3VA2 zaprojektowany zgodnie z europejskimi normami IEC/EN dla wyłączników przemysłowych. Posiada certyfikat CE, gwarantujący bezpieczeństwo i zgodność z wymogami rynku UE.

Zastosowanie

Dzięki kompaktowej budowie i modułowości wyposażenia, wyłącznik 3VA2 znajduje zastosowanie w rozdzielnicach głównych i pomocniczych w przemyśle, budynkach użyteczności publicznej oraz infrastrukturze.

• Ochrona obwodów odbiorczych w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie linii zasilających przed przeciążeniem i zwarciem w instalacjach o dużym prądzie.
• Stosowany jako wyłącznik główny w rozdzielnicach głównych i pomocniczych.
• W systemach automatyki i sterowania, gdzie wymagane jest selektywne wyłączanie.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją bezwzględnie odłączyć napięcie. Przyłącze płaskie śrubowe – moment dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobrany do prądu znamionowego i obciążenia. Dozwolony montaż stały, wtykowy lub wsuwany w zależności od zastosowanej techniki.

FAQ

• Czy wyłącznik posiada ochronę przewodu neutralnego? Tak, z regulacją OFF, 50% i 100% prądu fazowego, co pozwala dostosować zabezpieczenie do specyfiki instalacji.
• Jaki jest zakres nastaw zabezpieczenia zwarciowego? Ii regulowane w zakresie 1,5–10×In, czyli dla In=160 A od 240 A do 1600 A, co zapewnia elastyczność przy doborze selektywności.
• Czy wyłącznik jest przystosowany do montażu wtykowego/wsuwanego? Tak, dostępne są wersje montażu stałego, wtykowego i wsuwanego, co ułatwia integrację z rozdzielnicami i serwisowanie.
