Wyłączniki IEC, Frame 160, 160 A, 3-bieg., 55 kA, TM, FTFM, przyłącze zaciskowe | 3VA1116-5ED36-0AA0 Siemens

Alternatywny kod produktu: 3VA11165ED360AA0

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1, symbol 3VA1116-5ED36-0AA0, to trójbiegunowe urządzenie ochronne o prądzie znamionowym In = 160 A i zdolności zwarciowej Icu = 55 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz stały (FTFM) z nastawą przeciążeniową Ir = 160 A i przeciwzwarciową Ii = 10×In (1600 A), zapewnia skuteczną ochronę przewodów, silników i rozruszników. Przeznaczony do montażu stałego lub wtykowego, stanowi kompaktowe rozwiązanie dla przemysłu i infrastruktury.

• Prąd znamionowy In = 160 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu = 55 kA przy 415 V: Gwarantuje pewne wyłączenie w przypadku zwarć w sieciach o dużej mocy, chroniąc dalsze elementy instalacji.
• Wyzwalacz termomagnetyczny stały (FTFM): Stała nastawa prądu przeciążeniowego Ir = 160 A i przeciwzwarciowego Ii = 10×In eliminuje konieczność regulacji, upraszczając konfigurację.
• Liczba biegunów: 3 (trzybiegunowy): Ochrona wszystkich faz w układach trójfazowych – standard w aplikacjach przemysłowych.
• Przyłącze zaciskowe: Pewne i trwałe połączenie przewodów, zapewniające niską rezystancję styku i łatwość instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC dla wyłączników kompaktowych (rodzina IEC 60947-2). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami krajowymi i europejskimi.

Zastosowanie

Wyłącznik kompaktowy 3VA1 dedykowany jest do ochrony rozruszników, silników elektrycznych oraz linii zasilających w instalacjach przemysłowych i infrastrukturalnych. Sprawdza się w obwodach wymagających niezawodnego wyłączania zwarć i przeciążeń.

• Ochrona rozruszników silników przed skutkami zwarć i przeciążeń – szczególnie w aplikacjach z dużymi prądami rozruchowymi.
• Zabezpieczenie instalacji zasilających w maszynowniach, halach produkcyjnych i budynkach użyteczności publicznej.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako wyłącznik odpływowy lub wejściowy.
• Element systemów automatyki budynkowej wymagających kompaktowej ochrony obwodów o prądzie do 160 A.

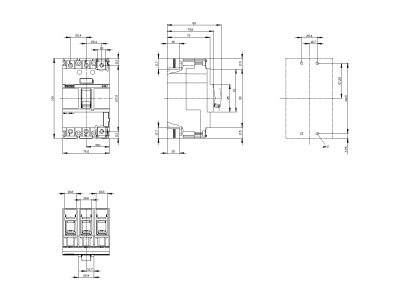

Wskazówki Montażowe

Montaż wyłącznika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu stałego (na płycie montażowej) lub wtykowego zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać według zaleceń Siemens podanych w karcie katalogowej. Sprawdź poprawność połączeń przed ponownym włączeniem napięcia.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy In wynosi 160 A, a nastawa wyzwalacza przeciążeniowego Ir jest sztywno ustawiona na 160 A.
• Czy wyzwalacz jest regulowany? Nie, wyłącznik wyposażono w wyzwalacz termomagnetyczny stały (FTFM) – prąd przeciążeniowy Ir = 160 A i prąd zwarciowy Ii = 10×In (1600 A) są nastawione fabrycznie i nie podlegają zmianie.
• Jaka jest zdolność zwarciowa wyłącznika przy 415 V AC? Znamionowa zdolność zwarciowa Icu wynosi 55 kA, co zapewnia bezpieczne wyłączenie w warunkach zwarcia w sieciach o dużej mocy.
