Wyłączniki IEC, Frame 160, 160 A, 3-bieg., 55 kA, ETU3, LI, przyłącze zaciskowe | 3VA2116-5HL36-0AA0 Siemens

Alternatywny kod produktu: 3VA21165HL360AA0

Opis i Kluczowe Cechy

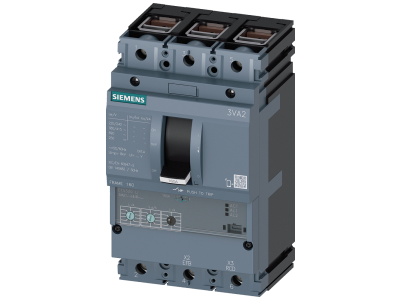

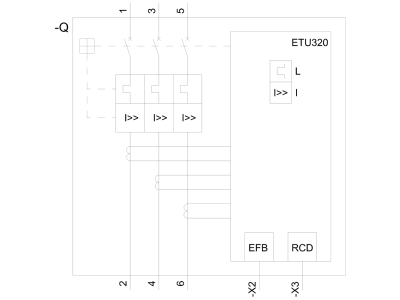

Wyłącznik kompaktowy Siemens 3VA2, model 3VA2116-5HL36-0AA0, to trójbiegunowe urządzenie ochronne w obudowie Frame 160 o prądzie znamionowym 160 A i zdolności zwarciowej 55 kA przy 415 V AC. Wyposażony w elektroniczny wyzwalacz nadprądowy ETU320 (charakterystyka LI) umożliwia elastyczne nastawy zabezpieczeń – dopasowanie do wymagań instalacji bez ryzyka przegrzania czy uszkodzenia w przypadku zwarcia.

• Prąd znamionowy In = 160 A: bezpieczna praca w obwodach o znacznym obciążeniu, niezawodna ochrona przed przeciążeniami.
• Zdolność zwarciowa Icu = 55 kA przy 415 V: wysoka skuteczność gaszenia łuku, minimalizacja ryzyka uszkodzeń w warunkach zwarciowych.
• Elektroniczny wyzwalacz ETU320 (LI): precyzyjna regulacja prądu przeciążeniowego Ir (63…160 A) oraz prądu zwarciowego Ii (1,5…10 × In) – pełne dopasowanie do charakterystyki chronionego obwodu.
• Trzybiegunowa konstrukcja: dedykowana do trójfazowych układów zasilania, zapewnia kompletną ochronę wszystkich faz.
• Przyłącze zaciskowe: łatwy i pewny montaż przewodów, gotowość do szybkiej instalacji w rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC dotyczących wyłączników kompaktowych. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik kompaktowy 3VA2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w instalacjach przemysłowych i infrastrukturalnych.

• Ochrona obwodów głównych w rozdzielnicach przemysłowych – zabezpieczenie kabli, szyn i odbiorników.
• Zabezpieczenie rozruszników i silników elektrycznych w liniach produkcyjnych.
• Ochrona w układach dystrybucji energii w budynkach użyteczności publicznej i komercyjnych.
• Stosowany jako wyłącznik główny w systemach zasilania rezerwowego (agregaty, UPS).

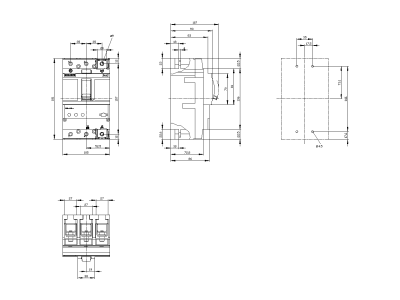

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) lub płycie montażowej – zgodnie z dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobieraj do prądu znamionowego (160 A) oraz warunków zwarciowych. Moment dokręcania zacisków stosuj według specyfikacji technicznej (zazwyczaj w zakresie 3–5 Nm dla miedzianych przewodów linkowych).

FAQ

• Jakie są zakresy nastaw wyzwalacza ETU320? Prąd przeciążeniowy Ir można regulować od 63 A do 160 A (skokowo), a prąd zwarciowy Ii od 1,5 do 10 krotności prądu znamionowego (160 A). Umożliwia to precyzyjne dopasowanie do charakterystyki chronionego obwodu.
• Czy wyłącznik można zintegrować z systemem nadzoru? Tak, seria 3VA2 dopuszcza opcjonalne moduły komunikacyjne (Modbus TCP, Modbus RTU, PROFINET, PROFIBUS), co pozwala na zdalny odczyt stanu, pomiarów i sterowanie.
• Jaka jest zdolność zwarciowa tego wyłącznika? Znamionowa zwarciowa zdolność łączeniowa Icu wynosi 55 kA przy napięciu 415 V AC. Gwarantuje to skuteczne wyłączenie prądów zwarciowych bez uszkodzenia urządzenia.
