Wyłączniki IEC, Frame 160, 160 A, 3-bieg., 36 kA, TM, ATFM, przyłącze płaskie śrubowe | 3VA1116-4EE32-0AA0 Siemens

Alternatywny kod produktu: 3VA11164EE320AA0

Opis i Kluczowe Cechy

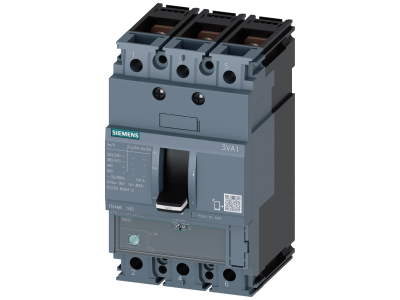

Wyłącznik kompaktowy Siemens 3VA1116-4EE32-0AA0 to trójbiegunowe urządzenie ochronne w obudowie Frame 160, zaprojektowane do zabezpieczania instalacji przemysłowych i infrastrukturalnych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu In = 160 A oraz zdolności wyłączania Icu = 36 kA przy 415 V AC zapewnia niezawodną ochronę w obwodach o wysokim zapotrzebowaniu mocy. Wyzwalacz termomagnetyczny z regulacją przeciążenia (ATFM) umożliwia precyzyjne dopasowanie do rzeczywistego obciążenia.

• Prąd znamionowy In: 160 A – umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. rozdzielnic głównych lub silników, bez ryzyka przegrzania.
• Zdolność wyłączania Icu: 36 kA przy 415 V AC – skutecznie przerywa wysokie prądy zwarciowe, minimalizując ryzyko uszkodzenia urządzeń i instalacji.
• Wyzwalacz termomagnetyczny z regulacją przeciążenia (Ir: 112…160 A) – pozwala precyzyjnie ustawić próg zadziałania, unikając zbędnych wyłączeń przy chwilowych przeciążeniach.
• Zabezpieczenie przeciwzwarciowe Ii: 10 × In (1600 A) – zapewnia szybkie wyłączenie w przypadku zwarcia, chroniąc przewody i odbiorniki.
• Przyłącze płaskie śrubowe – ułatwia montaż i gwarantuje pewne, niskorezystancyjne połączenie przewodów.

Zgodność z Normami

Wyłącznik kompaktowy 3VA jest zgodny z międzynarodowymi normami IEC oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych oraz infrastrukturalnych.

Zastosowanie

Uniwersalny wyłącznik kompaktowy przeznaczony do ochrony kabli, rozdzielnic, silników i innych odbiorników w systemach dystrybucji energii. Sprawdza się w aplikacjach wymagających regulacji prądu przeciążeniowego oraz wysokiej zdolności wyłączania.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach przemysłowych, komercyjnych i użyteczności publicznej.
• Zabezpieczenie silników elektrycznych przed zwarciem i przeciążeniem – szczególnie w zastosowaniach z rozrusznikami.
• Stosowany w instalacjach infrastruktury krytycznej (np. szpitale, centra danych), gdzie wymagana jest niezawodna ochrona przy dużych prądach.
• Idealny do obwodów o zmiennym obciążeniu, gdzie regulacja przeciążenia pozwala optymalizować ciągłość pracy.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu stałego na płycie montażowej lub przy użyciu adaptera na szynie DIN (zależnie od wersji). Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 160 A i obciążalności długotrwałej. Przy dokręcaniu śrub przyłączeniowych stosować moment dokręcania podany w karcie katalogowej. Należy zachować odpowiednie odstępy izolacyjne i zapewnić swobodny przepływ powietrza wokół wyłącznika.

FAQ

• Czy wyłącznik posiada regulację prądu przeciążeniowego? Tak, wyzwalacz termomagnetyczny ATFM umożliwia płynną regulację prądu przeciążeniowego w zakresie Ir = 112…160 A, co pozwala dostosować ochronę do konkretnego obciążenia.
• Jaka jest zdolność wyłączania zwarciowego (Icu) tego modelu? Znamionowa zdolność wyłączania zwarciowego Icu wynosi 36 kA przy napięciu 415 V AC, co zapewnia skuteczną ochronę nawet w sieciach o dużej mocy zwarciowej.
• Jakie przyłącze zastosowano w wyłączniku? Wyłącznik wyposażony jest w przyłącze płaskie śrubowe, przeznaczone dla przewodów miedzianych lub aluminiowych o odpowiednim przekroju – zapewnia trwałe i bezpieczne połączenie.
