Wyłączniki IEC, Frame 160, 125 A, 4-bieg., 25 kA, TM, ATFM, przyłącze zaciskowe | 3VA1112-3GE46-0AA0 Siemens

Alternatywny kod produktu: 3VA11123GE460AA0

Opis i Kluczowe Cechy

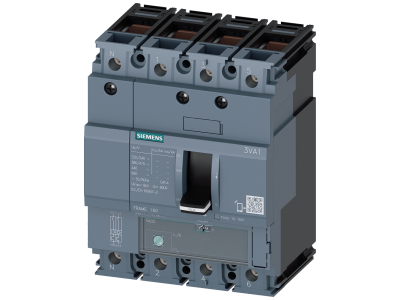

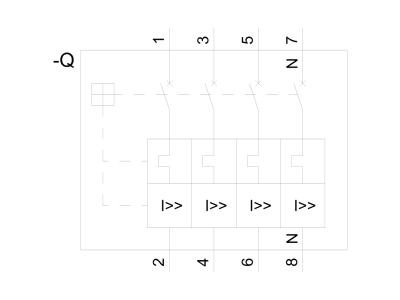

Wyłącznik kompaktowy Siemens 3VA1 z serii SENTRON, model 3VA1112-3GE46-0AA0, to 4-biegunowe urządzenie ochronne o prądzie znamionowym 125 A i zdolności wyłączania zwarciowego Icu wynoszącej 25 kA przy 415 V AC. Wyposażony w termomagnetyczny wyzwalacz TM z regulacją przeciążeniową Ir = 88…125 A oraz przeciwzwarciową Ii = 10 × In, zapewnia precyzyjną ochronę instalacji i odbiorników. Dzięki ochronie przewodu neutralnego w 100% (ATFM) eliminuje ryzyko przegrzania przewodu N w układach z niesymetrycznym obciążeniem.

• Prąd znamionowy In = 125 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Zdolność wyłączania zwarciowego Icu = 25 kA przy 415 V AC: Zapewnia skuteczne przerywanie prądów zwarciowych w zastosowaniach przemysłowych i infrastrukturalnych.
• Termomagnetyczny wyzwalacz TM (Ir = 88…125 A, Ii = 10 × In): Umożliwia indywidualne nastawienie zabezpieczenia przeciążeniowego i zwarciowego, dostosowując ochronę do charakterystyki obciążenia.
• Ochrona przewodu neutralnego 100% (ATFM): Zapobiega przegrzaniu przewodu N w układach 4-przewodowych, podnosząc bezpieczeństwo przy asymetrii obciążeń.
• Przyłącze zaciskowe: Ułatwia szybki i pewny montaż przewodów o odpowiednim przekroju, redukując czas instalacji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE. Został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik kompaktowy Siemens 3VA1112 znajduje zastosowanie w obwodach wymagających niezawodnej ochrony przed przeciążeniem i zwarciem, szczególnie w przemyśle oraz sektorze infrastruktury.

• Ochrona rozruszników silników elektrycznych przed zwarciem.
• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych.
• Ochrona odbiorników o dużych prądach rozruchowych, np. sprężarek, pomp.
• W układach z przewodem neutralnym (4-biegunowych) wymagających pełnej ochrony neutrali.

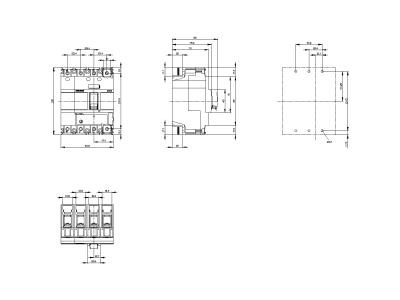

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu stałego na szynie TH35 (DIN) lub na płycie montażowej. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie i odczekać niezbędny czas na rozładowanie elementów pojemnościowych. Przekroje przewodów dobrać zgodnie z obciążalnością prądową i normą instalacyjną. Momenty dokręcania zacisków stosować według dokumentacji technicznej producenta.

FAQ

• Czy wyłącznik ma sygnalizację położenia styków? Wyłącznik kompaktowy 3VA1 nie jest standardowo wyposażony w sygnalizację optyczną; stan zadziałania można sprawdzić za pomocą wbudowanego wskaźnika mechanicznego (czerwony/zielony) na obudowie.
• Jaki jest stopień ochrony obudowy? Dla wyłączników kompaktowych montowanych w rozdzielnicach typowy stopień ochrony IP20 zapewnia ochronę przed dotykiem, ale dokładną wartość należy potwierdzić w zależności od warunków pracy.
• Jak reguluje się prąd wyzwalacza termicznego i zwarciowego? Nastawę przeciążeniową Ir ustawia się pokrętłem w zakresie 88…125 A, a zwarciową Ii za pomocą odpowiedniego przełącznika na wartość 10 × In. Operacje te wymagają wyłączenia napięcia.
