Wyłączniki IEC, Frame 160, 125 A, 3-bieg., 55 kA, TM, AM, przyłącze płaskie śrubowe | 3VA1112-5MH32-0AA0 Siemens

Alternatywny kod produktu: 3VA11125MH320AA0

Opis i Kluczowe Cechy

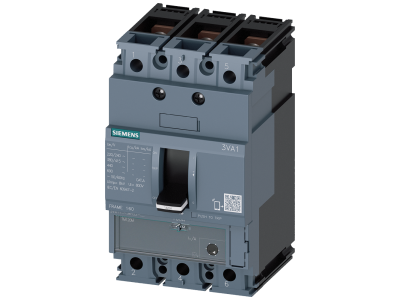

Siemens 3VA1112-5MH32-0AA0 to wyłącznik kompaktowy z serii 3VA1, przeznaczony do ochrony rozruszników silników. Jego znamionowy prąd 125 A i zdolność wyłączania zwarciowego 55 kA przy 415 V AC zapewniają skuteczne przerywanie prądów zwarciowych w obwodach o dużym obciążeniu. Wariant z wyzwalaczem termomagnetycznym w trybie AM (bez zabezpieczenia przeciążeniowego) umożliwia współpracę z zewnętrznym przekaźnikiem termicznym, co daje elastyczność w projektowaniu układów sterowania.

• Prąd znamionowy In = 125 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Zdolność wyłączania Icu = 55 kA przy 415 V AC (klasa M): Skutecznie eliminuje zagrożenie zwarciowe w instalacjach przemysłowych, chroniąc dalsze elementy układu.
• Termomagnetyczny wyzwalacz w trybie AM (bez przeciążenia): Ochrona zwarciowa z regulacją Ii = 7…16 × In, idealna dla rozruszników silników – pozwala na użycie zewnętrznego przekaźnika termicznego.
• Regulacja progu zwarciowego Ii (7–16 × In): Umożliwia dopasowanie czułości wyłącznika do charakterystyki odbiornika, minimalizując zbędne wyłączenia.
• Przyłącze płaskie śrubowe: Ułatwia pewne i trwałe podłączenie przewodów, skracając czas montażu i zwiększając niezawodność połączeń.

Zgodność z Normami

Wyłącznik kompaktowy 3VA1 został zaprojektowany zgodnie z wymaganiami norm europejskich dla wyłączników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Wyłącznik Siemens 3VA1112-5MH32-0AA0 dedykowany jest do ochrony rozruszników silników elektrycznych przed zwarciami, szczególnie w układach wymagających oddzielnego zabezpieczenia przeciążeniowego.

• Ochrona zwarciowa rozruszników silników w szafach sterowniczych i rozdzielnicach przemysłowych.
• Zabezpieczenie linii zasilających odbiorniki o wysokim prądzie rozruchowym (np. pompy, sprężarki, wentylatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w zakładach produkcyjnych oraz w infrastrukturze budynkowej.
• Element systemu SENTRON do kompleksowej ochrony urządzeń, rozruszników i silników w automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika może być realizowany w wersji stałej (przykręcany) lub wtykowej (z wykorzystaniem podstawy). Prace montażowe oraz serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek czynności należy bezwzględnie odłączyć napięcie. Momenty dokręcania oraz przekroje przewodów powinny być dobrane zgodnie z dokumentacją techniczną producenta, z uwzględnieniem prądu znamionowego 125 A.

FAQ

• Czy wyłącznik zapewnia zabezpieczenie przeciążeniowe? Nie, wariant AM nie realizuje funkcji przeciążeniowej. Zabezpieczenie przeciążeniowe musi być zapewnione przez zewnętrzny przekaźnik termiczny.
• Jaka jest znamionowa zdolność wyłączania zwarciowego? Icu wynosi 55 kA przy 415 V AC, z klasą zdolności załączania M. Dla niższych napięć zdolność może być wyższa – szczegółowe wartości podano w karcie katalogowej.
• Jakie są opcje montażu? Wyłącznik może być montowany na stałe (bezpośrednie przykręcenie do płyty montażowej) lub wtykowo z wykorzystaniem dedykowanej podstawy. Oba sposoby są zgodne z dokumentacją techniczną i zapewniają bezpieczne użytkowanie.
